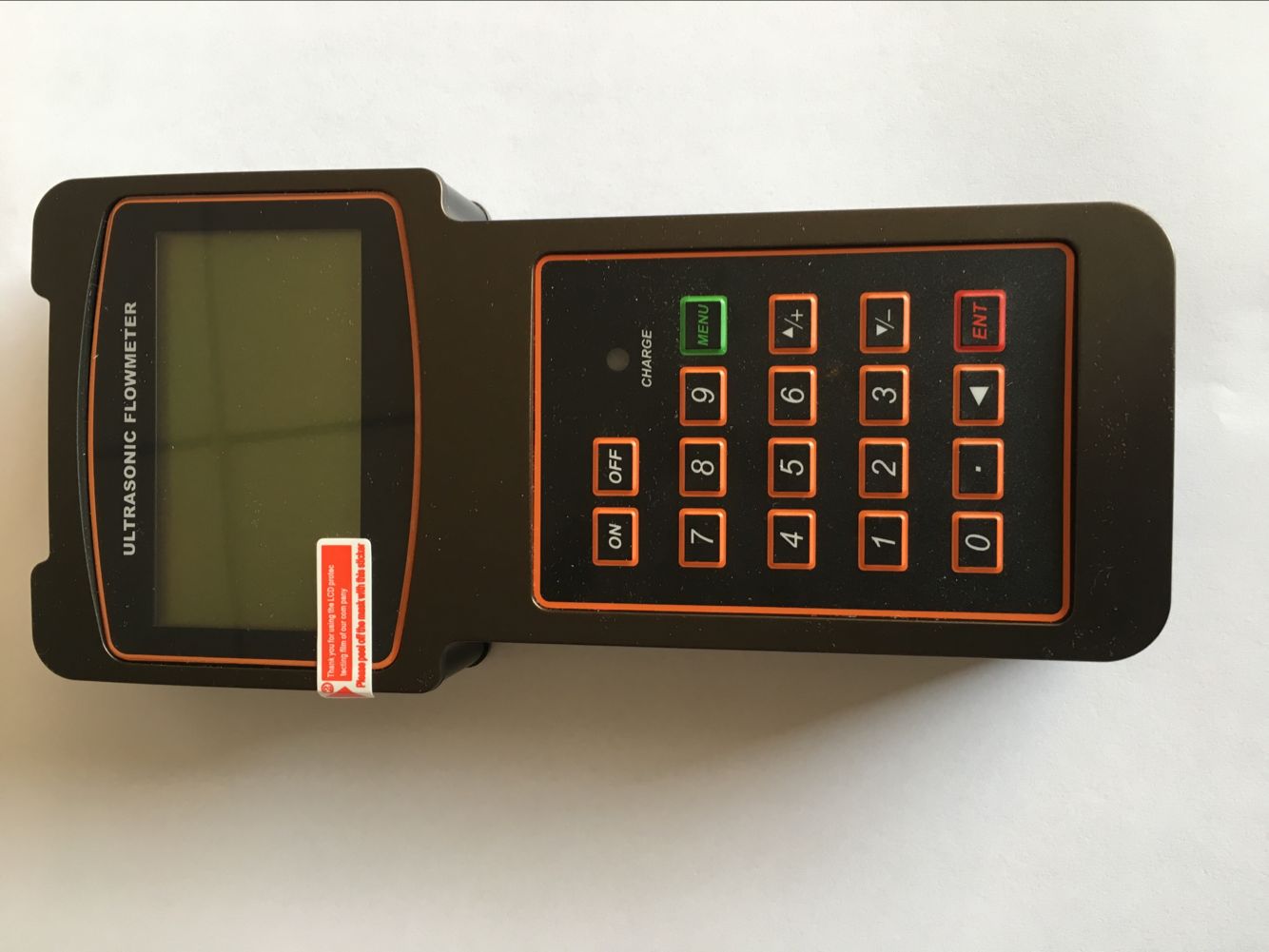

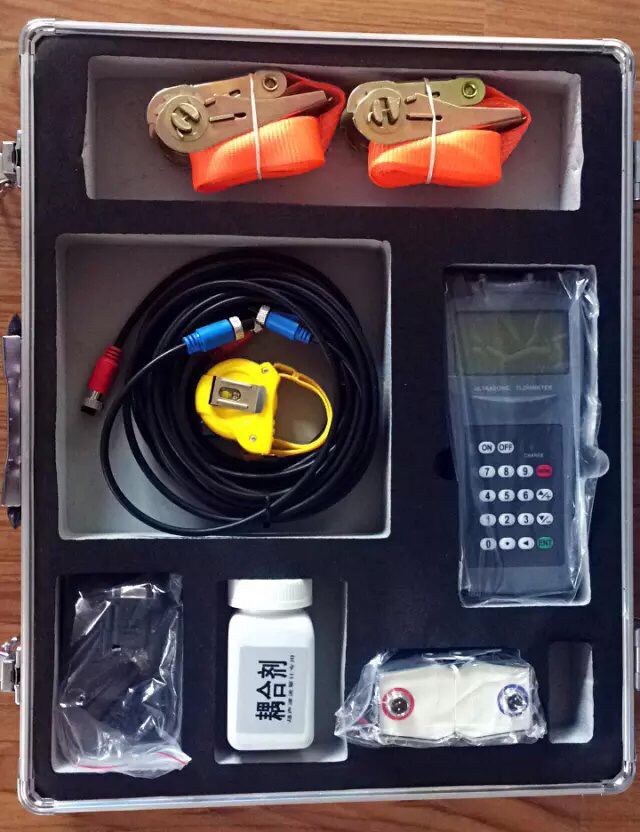

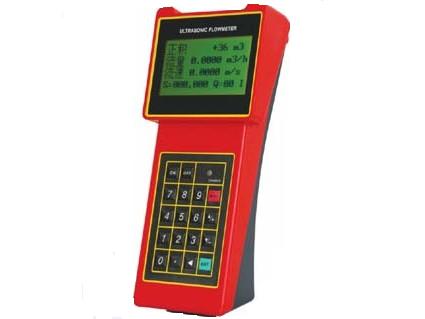

ZQ-CSB-4000 手持式超聲波流量計

產品特點:

采用時差式測量原理:一個探頭發射信號穿過管壁、介質、另一側管壁后,被另一個探頭接收到,同時,第二個探頭同樣發射信號被第一個探頭接收到,由于受到介質流速的影響,二者存在時間差Δt,根據推算可以得出流速V和時間差Δt之間的換算關系V=(C2/2L)×Δt,進而可以得到流量值Q。

產品應用持式超聲波流量計采用外夾式傳感測量液體流量。安裝過程極為簡單,全中文的人機界面,更易于操作。特別適合流量平衡測試及流量監測:飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油、化工液體等。

在線咨詢訂購熱線:0517-86899533

一.產品概述

    ZQ-CSB-4000 手持式超聲波流量計是為了提高流量測量的方便性而設計的,體積小,重量輕,只需要將傳感器安裝在管道外壁上即可完成對流量的測量。
     廣泛應用于自來水、供暖、水利、冶金、化工、機械等行業,可以用做監測、流量對比、臨時檢測、流量巡查,是流量檢測可選的工具儀表。

二.產品特點

  體積小,重量輕     體積僅為200×93×33mm

 非接觸式測量      將帶有磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量

  支持多語言菜單   可定制中、英、意大利、西班牙等多種語言

  測量范圍大       選用不同型號的傳感器,可實現口徑DN15~DN6000mm管道流量的測量

  大屏幕液晶顯示   可同時顯示累積流量、瞬時流量、流速、工作狀態等

  內置數據存儲器   內置數據記錄器空間為24K字節,可以存儲2000行的測量數據

   類 別                                              性能、參數



 主    機

 原    理

 超聲波時差原理,4 字節IEEE754 浮點運算

 精    度

 流量:優于±1%

 顯    示

 4×8中文或4×16西文點陣式背光液晶顯示器,支持中、英、意三種語言

 數據接口

 隔離RS232串行接口,可通過PC電腦對流量計進行升級



 管道情況

 管    材

 鋼,不銹鋼,鑄鐵,水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道,允許有襯里

 管 內 徑

 15-6000mm

 直 管 段

 傳感器安裝點滿足:上游10D,下游5D,距泵出口30D(D 是指管徑)





 測量介質

 種    類

 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體

 溫    度

 -30~160℃

 濁    度

 10000 ppm 且氣泡含量小

 流    速

 0~±10 m/s

 工作環境

 溫    度

 主機:-20~60℃,流量傳感器:-30℃~160℃

 濕    度

 主機:85%RH;傳感器防護等級IP67

 電    源

 3節內置1.2V容量為2000mAH的充電Ni-MH電池,每次充滿電可持續工作12小時以上,使用AC90~260V電源適配器,可實現不間斷測量

 功    耗

 1.5W

 外殼材料

 阻燃ABS

 主機重量

 390g

三.產品測量圖

外夾式

支架式




 四.產品可選配流量傳感器

 夾裝式傳感器  帶有強力磁鐵,測量鋼管、鑄鐵管時,只需將傳感器吸附在管道外壁即可

傳感器上蓋標注了超聲波信號的發射向

詳情請點擊 》》》
 支架式傳感器

固定裝置和滑道采用全鋁材質,重量輕、結構堅固

帶有公英制標尺,提高安裝精度和方便性

詳情請點擊 》》》
