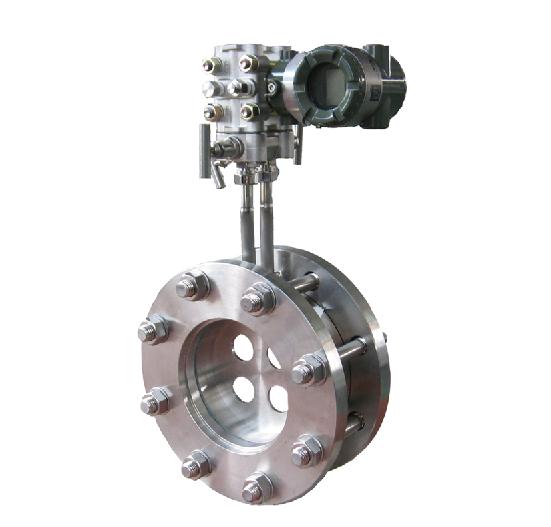

ZQ-AK平衡流量計
產品特點:
平衡流量計是一種革命性的差壓式流量儀表,對傳統節流裝置進行了極大地改進,且該流量計具有平衡整流等顯著特征,傳統節流裝置只有一個流通孔徑,節流后使流體失去了理想狀態,其工作原理與其他差壓式流量計一樣。
產品應用:適用于所有工業現場的流體測量,是流體測量技術的一場革命,目前平衡流量計已經廣泛應用到,自動化工程,控制現場,石油石化、冶金冶煉、火力發電、天然氣、水處理等行業.
一.產品概述
ZQ-AK 平衡流量計對傳統節流裝置進行了的改造,具有平衡整流的顯著特征。傳統節流裝置只有一個流通孔徑,節流后使流體失去了理想流體,從而將差壓式流量計的優勢發揮的淋漓盡致。平衡流量幾乎適用于所有流體測量,是流體測量技術的一場革命,目前平衡流量計已經廣泛應用到石油、化工、冶金、電力、天然氣、水處理等行業。
二.產品工作原理
ZQ-AK 平衡流量計是一種革命性的差壓式流量儀表,其工作原理與其他差壓式流量計一樣,都是基于密封管道中的能量轉換原理;在理想流體的情況下管道中的流量與差壓的平方根成正比;用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流裝置,安裝在管道的截面上,每個孔的尺寸和分布是基于特殊公式和測試數據而制定的,稱為函數孔。當流體穿過圓盤的函數孔時,流體將被平衡整流,渦流被zui小化,形成近似理想流體,通過取壓裝置,可獲得穩定的差壓信號,根據伯努利方程計算出體積流量、質量流量。
三.產品特點
1、線性度高、重復性好。平衡流量傳感器具有對稱多孔結構特點,能對流場進行平衡,
降低了渦流、振動和信號噪聲,流場穩定性高,使線性度比孔板提升了5~10倍,重復性提高了54%,為0.15%,從其綜合性能來看,平衡流量計屬于流量計行列。
5:1量程比時,線性度可達±0.3%
7:1量程比時,線性度可達±0.5%
10:1量程比時,線性度可達±1.0%
2、直管段要求低。平衡流量傳感器由于流場穩定,且壓力恢復比孔板快兩倍,大大縮短了對直管段的要求其前后直管段一般為前3D后1D,zui小可以小于0.5D,從而省去大量直管段,尤其是特殊昂貴的材料的管道。
3、減少壓力。多孔對稱的平衡的設計,減少了紊流剪切刀和渦流的形成,降低了動能的損失,在同樣的測量工況下,與孔板相比減少了2.5倍的壓力損失,從而節省了相當大的運行能量成本,是一種節能型儀表,值得大量推廣。
4、耐臟污不易堵。多孔對稱的平衡設計,減少了紊流剪切刀和渦流的形成,從而大大降低了滯留死區的形成,保證臟污介質順利通過多個孔,減少了流體孔堵塞的機會。
5、可直接替換孔板。其與孔板具有相同的使用方法和外形,因此可以直接進行替換不需要任何管的變化和相關儀表的更改,很適合全廠能源計量EMS改造中將孔板改為平衡流量計。
6.流量測量范圍寬。根據試驗結果,平衡流量計的性能,使其流速可以從zui小到音速,其zui小雷諾數可低于200,雷諾數大于107:;β值可選0.5~0.90.
7、長期穩定性好。由于其紊流剪切刀的明顯減少,大幅度降低了介質與節流件直接的摩擦,其β值長期保持不變,整個儀表無可動部件,因此可以長期保持穩定性。
8、可測高溫高壓介質。與孔板等節流裝置一樣,工作溫度壓力取決于管道和法蘭的材質和等級,工作溫度可達850℃,工作壓力可達42Mpa。
9、可測復雜工況雜質。由于其特殊的結構設計,使其具有特殊性能,它可以進行氣液兩相,各種混合氣體(如瓦斯、沼氣、煤氣等等)、各種低溫氣體(如LNG、液氮、液氧、液氫
液氯、液化乙烯、液化石油氣等等)氣液兩相介質(如濕氣)、漿料、多相水流、震動水流、電磁干擾介質和雙向流(因?yàn)槠胶饬髁坑?jì)左右對稱)。
四.產品選型:
ZQ-AK |
平衡流量計 |
|||||||
公稱通經 |
圓形管道 |
A(DN25)、B(DN32)、C(DN40)、D(DN50)、E(DN65)、F(DN80)、 G(DN100)、H(DN125)、I(DN150)J(DN200)、K(DN250)、L(DN300)、 M(DN350)、N(DN400)、O(DN450)、P(DN500)、Q(DN600)、R(DN700)、 S(DN800)、T(DN900)、U(DN1000)、V(DN1200)、W(DN1400)、 X(DN1500)、Y(DN1600),如G,表示公稱通經為DN100.特殊規格或大于DN16000的注明實際口徑。 |
||||||
矩形管道 |
對應圓形管道公稱通經表示法,例:長500mm,寬400mm,壁厚4mm的表示為:P×N×4。 |
|||||||
測量介質 |
Q |
液體 |
||||||
Y |
氣體 |
|||||||
Z |
蒸汽 |
|||||||
安裝形式 |
FF |
普通式 |
||||||
HF |
對夾式 |
|||||||
FW |
管道焊接式 |
|||||||
DF |
雙法蘭式 |
|||||||
SP |
方管式 |
|||||||
IH |
插入式 |
|||||||
取壓方式 |
1 |
法蘭取壓 |
||||||
2 |
環室取壓 |
|||||||
3 |
普通法蘭取壓 |
|||||||
公稱壓力 |
A |
0~0.6MPa |
||||||
B |
0~1.0Mpa |
|||||||
C |
0~1.6MPa |
|||||||
D |
0~2.5MPa |
|||||||
E |
0~4.0MPa |
|||||||
F |
0~6.4MPa |
|||||||
G |
0~10MPa |
|||||||
H |
0~16MPa |
|||||||
J |
0~40MPa |
|||||||
本體材質 |
A |
碳鋼 |
||||||
B |
304不銹鋼 |
|||||||
C |
12CrMOV G |
|||||||
D |
15CrMO |
|||||||
E |
316L |
|||||||
F |
其他 |
|||||||
信號輸出 |
A |
4-20mA |
||||||
B |
脈沖 |
|||||||
C |
帶HART協議 |
