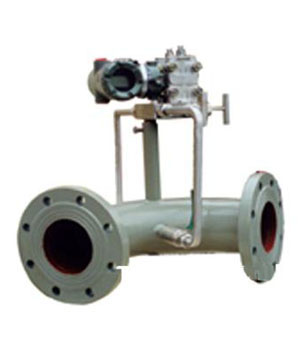

ZQ-WG彎管流量計

產品特點:

彎管流量計與傳統的孔板流量計一樣同屬于差壓式流量計的范疇,只是彎管流量計產生差壓的方式與孔板流量計不同,孔板是利用流體的縮放原理產生差壓的,而彎管傳感器是利用流體的慣性原理產生差壓的。

產品應用彎管流量計以其突出的節能效果、高穩定性、高準確性、高適應性,在熱力、熱電、冶金、石化行業的蒸汽、煤氣、天然氣、冷熱水、油、空氣、乙炔、硫化氫、二氧化碳兩相流等介質測量中迅速推廣。

在線咨詢訂購熱線:0517-86899533

一.產品概述
    ZQ-WG 彎管流量計安裝在工業管道的自然拐彎處或水平直管上,無附加壓力損失、測量重復性好,適用于工作壓力低、介質溫度高、介質臟污、機械振動強、流量大等流體工況復雜的場合。
二.產品原理
    流體在某一溫度某一壓力的條件下流過一個管道,當其流經轉彎時,該流體將做相應的圓周旋轉運動。根據流體強制旋流理論,流體在管道內作圓周運動與固體在空間狀態下作圓周運動類似,因此流體必然會產生慣性離心力,該離心力的大小與流體的流速、流體的密度以及作圓周運動的曲率半徑(也就是彎管傳感器的曲率半徑)等因素有關。
    由于彎管傳感器曲率半徑是已知的,流過彎管傳感器的流體密度又可通過對流體的溫度、壓力等參數的測定利用主機的計算機準確地求得,因此在彎管傳感器上產生的離心力的大小就只是流體流速的函數。只要測出離心力的大小,就可測出流體在管道內的流速,將流速乘以管道的截面積和流體的密度,流體的流量即可計算確定。其計算關系如下:
式①給出了流過彎管流體的平均流速和差壓值的函數表達式:
    V=a[(P1-P2)/ρ]β--------①
    其中:V---流體的平均流速;
    a---綜合流量系數,a=f(彎管彎徑比、雷諾數、介質動力粘度、管道粗糙度等),其中尤以彎徑比的影響zui為重要:
    P1-P2-----彎管內、外側壓力差;
    ρ----流體的密度;
    β----指數;
計算出平均流速V,就可得出計算流量的函數表達式:
    Q=S*V*ρ-----------②
    式中:
    S ----彎管橫截面積;
    V---流體的平均流速; 適用范圍
    1、 公稱直徑:25mm≤DN≤2000mm
    2、 公稱壓力:PN≤10MPa
    3、 介質溫度:t≤450℃(t>450℃訂貨時通知)
    4、 雷諾數范圍:ReD>104
    5、 精度等級:1級,1.5級
    6、 R/D≥1.25
三.產品結構形式
    彎管流量計的一次傳感元件——彎管傳感器依安裝管線上的不同分為如下三種:
?  &90°彎管傳感器——用于工藝管線90°轉彎連接處,替代原彎頭
?  &180°彎管傳感器——用于直管線上,替代部分直管段
?  &135°彎管傳感器——用于工藝管線135°轉彎連接處,替代原彎頭

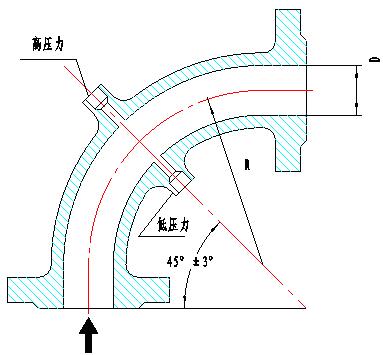

90℃彎管的外形結構見下圖:

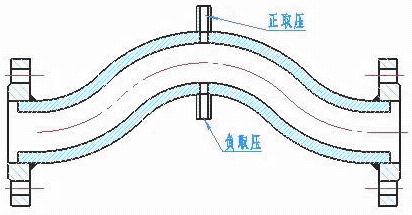

180℃彎管的外形結構見下圖:



135℃彎管的外形結構見下圖:



彎管流量計的系統構成

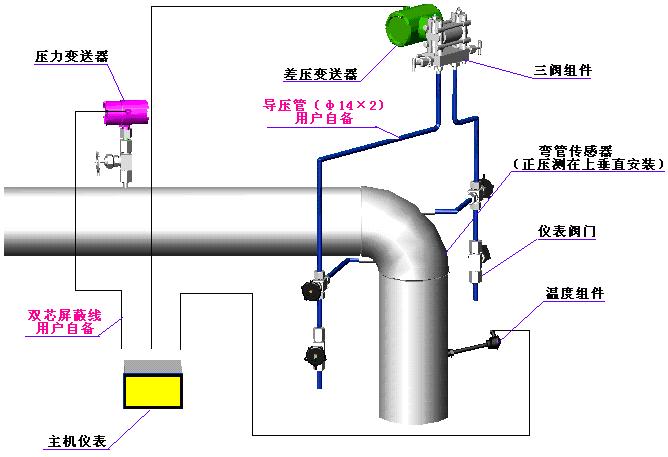

    1. 測量煤氣、空氣等彎管流量計系統構成
        常用的系統構成見下圖:(安裝圖以垂直安裝,正壓測在上)

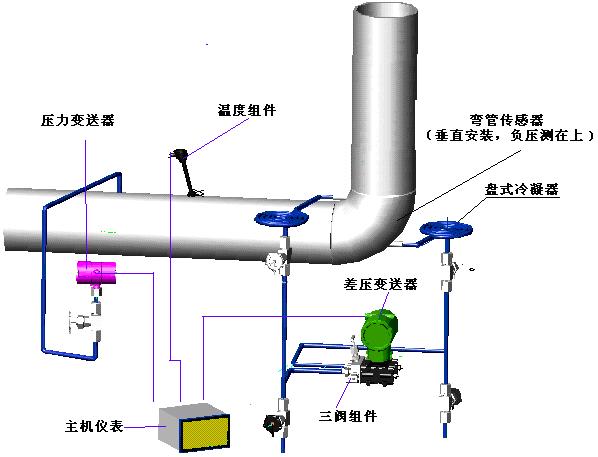

2. 測量蒸汽彎管流量計系統構成
        常用的系統構成見下圖:(安裝圖以垂直安裝,負壓測在上)

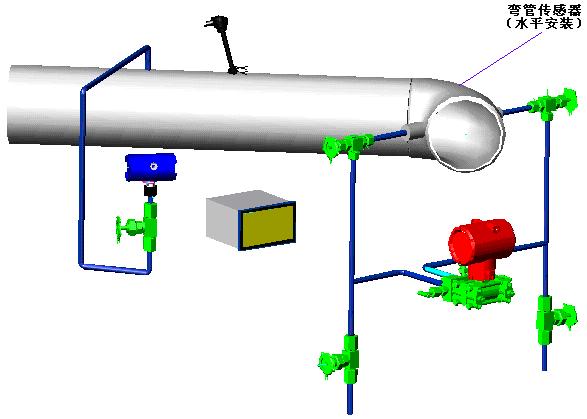

3. 測量液體彎管流量計系統構成
        常用的系統構成見下圖:(安裝圖以水平安裝)

四.產品選型

型譜規格 說明
結構 ZQ-WG    90℃彎管流量計
ZQ-WG    180℃彎管流量計
介質   Y   液體
  Q   氣體
  Z   蒸汽
連接方式   1   法蘭連接
  2   對焊連接
法蘭材質   C   碳鋼
  S   不銹鋼
  O   其他
公稱壓力   025   0.25MPa
  06   0.6 MPa
  10   1 MPa

  100   10 MPa
公稱直徑   -25 DN25
  -32 DN32
  -40 DN40

  2000 DN2000
