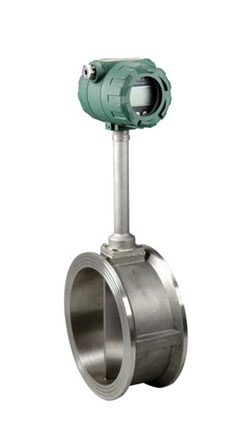

ZQ-LU智能渦街流量計
產品特點：
智能渦街流量計其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩 定。
產品應用：用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。
.jpg)
|
規 格 |
說 明 |
|
公稱通徑 |
15，25，40，50，65，80，100，125，150，200，250，300，(200～2000 插入式) |
|
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0 協議供貨)，DN250-DN300 1.6(>1.6 協議供貨) |
|
介質溫度(℃) |
壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
精確度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范圍度 |
1：6～1：30 |
|
供電電壓 |
傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V 電池 |
|
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249 標準Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-T5 隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω |
|
型 號 |
代 碼 |
說 明 |
|||||||
|
ZQ-LU |
□ |
□ |
-□□ |
/□□ |
-□ |
□ |
-□ |
-□ |
渦街流量儀表 |
|
G |
|
|
|
|
|
|
|
|
傳感器 |
|
檢測 方式 |
B E |
|
|
|
|
|
|
壓電式傳感器 電容式傳感器 |
|
|
連接 方式 |
1 2 3 4 |
|
|
|
|
|
法蘭連接型 法蘭卡裝型 簡易插入型 球閥插入型 |
||
|
測量 介質 |
2 3 4 |
|
|
|
|
氣 體 液 體 蒸 汽” |
|||
|
公稱 通徑 |
01 02 03 04 05 06 08 10 12 15 20 25 30 |
|
|
|
15mm 20mm 32mm 40mm 50mm 65mm 80mm 100mm 125mm 150mm 200mm 250mm 300mm |
||||
|
使用 環境 |
P B |
|
|
不防爆 防爆型 |
|||||
|
信號 輸出 |
1 2 3 4 5 6 |
|
脈沖輸出 4～20mA 電流輸出，液晶顯示 RS-485 通訊 電池供電，不帶溫度、壓力補償 溫壓補償一體，4～20mA 電流輸出型 溫壓補償一體，電池供電型 |
||||||
|
選型說明 |
例如： ZQ-LU滿管型電容式渦街流量儀表，法蘭卡裝型連接，介質為蒸汽，儀表通徑為DN50，普通4～20mA 電流信號輸出 |
||||||||
儀表型號 |
ZQ-LU-N
|
ZQ-LU-A
|
ZQ-LU-B
|
ZQ-LU- C
|
ZQ-LU- D1/D2
|
|
信號輸出
|
脈沖
|
4-20mA
|
無
|
4-20mA
|
可選4-20mA或脈沖
|
|
供電電源
|
24VDC±15%
|
24VDC±15%
|
鋰電池
|
24VDC±15%
|
24VDC±15%和鋰電池
|
|
通訊接口
|
無
|
無
|
無
|
可選RS485
|
可選RS485
|
|
精度等級
|
液體：1.0級
氣體：1.0級 蒸汽：1.5級 |
液體：1.0級
氣體：1.0級 蒸汽：1.5級 |
液體：1.0級
氣體：1.0級 蒸汽：1.5級 |
||
|
顯示器
|
無
|
有
|
有
|
||
|
儀表材質
|
304SS
|
304SS
|
304SS
|
||
|
防爆等級
|
可選ExiaIICT5或ExdIIBT6
|
可選ExiaIICT5或ExdIIBT6
|
可選ExiaIICT5或ExdIIBT6
|
||
|
防護等級
|
IP65
|
IP65
|
IP65
|
||
|
整機功耗
|
＜1W
|
＜1W
|
＜1W
|
||
|
儀表通經
|
DN15~DN300
|
DN15~DN300
|
DN15~DN300
|
||
|
安裝方式
|
法蘭夾持或一體化法蘭連接
|
法蘭夾持或一體化法蘭連接
|
法蘭夾持或一體化法蘭連接
|
||
|
耐壓等級
|
可選1.6MPa或2.5MPa
|
可選1.6MPa或2.5MPa
|
可選1.6MPa或2.5MPa
|
||
|
介質溫度
|
-40℃~250℃、-40℃~350℃
|
-40℃~250℃、-40℃~350℃
|
-40℃~250℃、-40℃~350℃
|
||
|
環境溫度
|
-20℃~60℃
|
-20℃~60℃
|
-20℃~60℃
|
||
六.測量范圍與壓力等級
|
儀表口徑
|
液體測量范圍（m3/h）
|
氣體測量范圍(m3/h)
|
|
DN15
|
0.3-6
|
2.2-30
|
|
DN20
|
0.6-12
|
4-50
|
|
DN25
|
1.2-16
|
8-55
|
|
DN32
|
1.6-30
|
18-130
|
|
DN40
|
2-40
|
27-200
|
|
DN50
|
3-60
|
35-350
|
|
DN65
|
5-100
|
60-600
|
|
DN80
|
6-130
|
86-1100
|
|
DN100
|
15-220
|
130-1300
|
|
DN125
|
20-340
|
240-2800
|
|
DN150
|
30-450
|
340-4000
|
|
DN200
|
45-800
|
560-8000
|
|
DN250
|
65-1250
|
890-11000
|
|
DN300
|
95-2000
|
1360-18000
|
