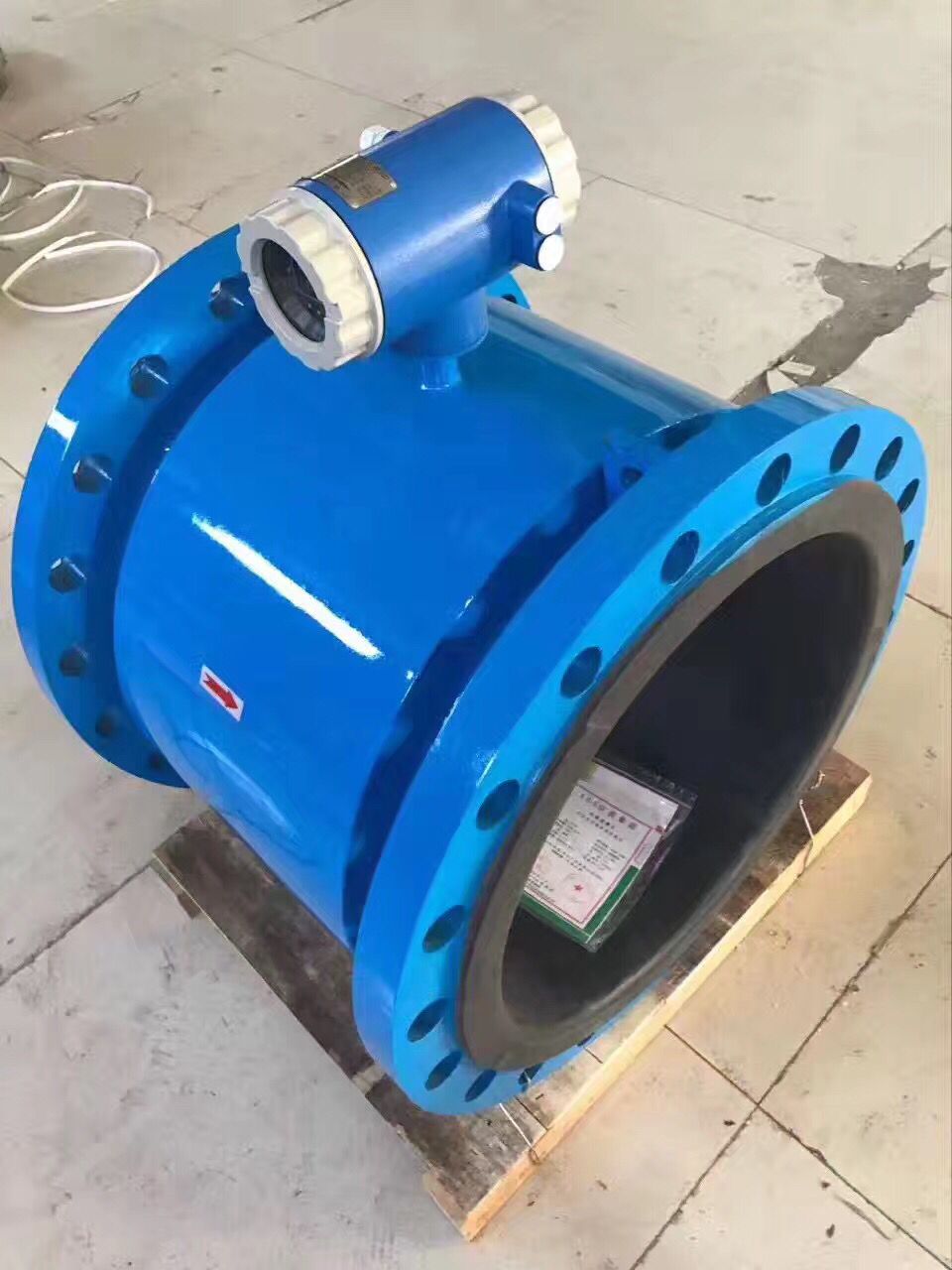

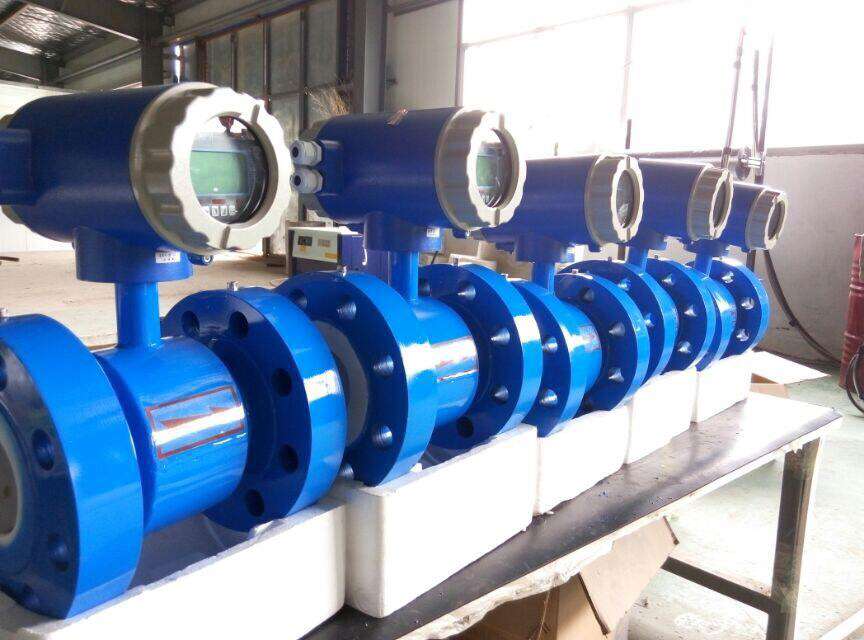

ZQ-LDE電磁流量計

產品特點:

電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小,可測流量范圍大。最大流量與最小流量的比值一般為20:1以上,適用的工業管徑范圍寬,最大可達3m,輸出信號和被測流量成線性,精確度較高

產品應用可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。

在線咨詢訂購熱線:0517-86899533

概述

 ZQ-LDE電磁流量計是江蘇中企一種根據法拉電磁感應定律來測量管內導電介質體積流量的感應式儀表,采用單片機嵌入式技術,實現數字勵磁,同時在電磁流量計上采用CAN現場總線,屬國內,技術達到國內水平。電磁流量計在滿足現場顯示的同時,還可以輸出4~20mA電流信號供記錄、調節和控制用,現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。電磁流量計除可測量一般導電液體的流量外,還可測量液固兩相流,高粘度液流及鹽類、強酸、強堿液體的體積流量.

電磁流量計選型

型號 口徑  材質:球墨鑄鐵和不銹鋼
ZQ-LDE 15~2600
    代號 電極材料
K1 316L
K2 HB
K3 HC
K4
K5
K6 鉑合金
K7 不銹鋼涂覆碳化鎢
  代號 內襯材料
C1 聚四氟乙烯(F4)
C2 聚全氟乙丙烯(F46)
C3 聚氟合乙烯(FS)
C4 聚錄丁橡膠
C5 聚氨脂橡膠
  代號 功能
E1 0.3級
E2 0.5級
E3 1級
F1 4-20Madc,負載≤750Ω
F2 0-3khz,5v有源,可變脈寬,輸出有效頻率
F3 RS485接口
T1 常溫型
T2 高溫型
T3 chao高溫型
P1 1.0MPa
P2 1.6MPa
P3 4.0MPa
P4 16MPa
D1 220VAC±10%
D2 24VDC±10%
J1 一體型結構
J2 分體型結構
J3 防爆一體型結構

優勢產品:

污水型電磁流量計/Φ100mm


自流, 型電磁流量計/Φ100mm

防腐型電磁流量計/Φ150mm
優點:
1、雜物、纖維不影響測量
2、四氟耐腐蝕內襯
3、抗菌防粘型電極
4、正反計量累計流量
5、智能自我疹斷功能
優點:
1、磁場強度增加5倍
2、擅長測量超低流速流量
3、輸入阻抗高達15兆歐姆
4、內置大型磁鋼
5、大電流勵磁
優點:
1、四電極機構安全接地
2、哈氏C合金電極
3、四氟內襯耐強酸強堿
4、不銹鋼外殼延長壽命
5、密度換算功能,輕易算質量

IP68潛水型電磁流量計/Φ200mm

高溫型電磁流量計/Φ300mm

小口徑電磁流量計/Φ15mm
優點:
1、桔紅潛水漆包用10年
2、防護等級:IP68
3、全密封灌膠工藝,點滴不漏
優點:
1、耐高溫達150度
2、選用高溫漆包線圈
3、采用網骨架內襯
優點:
1、zui小流量可測到20.0L/h
2、耐高壓的外插式電極
3、反應靈敏,零點穩定



Focmag3102智能電磁流Focmag3102智能電磁流

概述及用途/Overview and purpose---------------------------------------------------◆◆

電磁流量計用于測量封閉管道中導電液體和漿液體的體積流量,適用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、電力、造紙、食品等行業,與計算機配套可實現系統控制。

工作原理/working principle-----------------------------------------------------------◆◆

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管,將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積,電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,摸擬電流等信號,用于流量的控制和調節。
在圖1-1中,當導電流體以平均流速V(智能電磁流量計工作原理)通過裝有一對測量電極的一根內徑為D(智能電磁流量計工作原理)的絕緣管子流動時,并且該管子處于一個均勻的磁感應強度為B(T)的磁場中。那么,在一對電極上就會感應出垂直于磁場方和流動方向的電動勢(E)。由電磁感應定律可寫做(1)式:

智能電磁流量計工作原理 智能電磁流量計工作原理



結構組成/Structural components-----------------------------------------------------◆◆

智能電磁流量計結構組成

產品特點/Product features-----------------------------------------------------------◆◆

1.儀表結構簡單、可靠,無可動部件,工作壽命長。
2.無截流阻流部件,不存在壓力損失和流體堵塞現象。
3.無機械慣性,響應快速,穩定性好,可應用于自動檢測、調節程控系統。
4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。
5.傳感器與表頭連接處單獨設計的密封件,可防止外界濕氣從連接處進入表頭和傳感器。
6.勵磁線及電極線均采用的單芯屏蔽線,可降低干擾,提高信號的潔凈度,從而提高測量精度。
7.傳感器表面油漆采用金屬氟碳漆,金屬氟碳漆中氟碳樹脂分子連上的氟碳鍵能夠抵抗紫外線的降解作用,表現出優異的耐久性、耐紫外線及耐侯性,使金屬氟碳漆涂層長久如新,減少維修的要求。
8.具有雙向流量測量,雙向總量累計功能,內部具有三個積算器可分別顯示正向累積值,反向累積值及差值積算量。
9.頻率可編程低頻三值波勵磁,提高了流量測量的穩定性,功率損耗低。
10.采用32位ARM+CPLD集成度高,運算速度快,計算精度高。
11.全數字量處理,抗干擾能力強,測量可靠。
12.超低EMI開關電源,適用電源電壓變化范圍大,效率高,溫升小,EMC性能好。
13.中英文菜單操作,使用方便,操作簡單,易學易懂。
14.高清晰度寬溫型OLED顯示。
15.使用智能化判斷,不采用測量修正設置,空管報警與電極檢測應用更加便捷。
16.先進的“粗大誤差處理”技術,能夠切除漿液等流體測量尖狀干擾,減小輸出跳動,保18.持高精度測量并使輸出更加穩定。
17.具有自檢與自診斷功能。
18.新的鍵盤處理方式,避免鍵盤操作影響測量??梢赃M、退位操作菜單,使參數設置更加便捷。
19.用AD421電流專用芯片使得4-20mA電流輸出更加穩定。

技術參數/Technical parameters-------------------------------------------------------◆◆

名稱 電磁流量計
公稱通徑 DN10-DN1800
介質電導率 ≥5uS/cm
精確度 0.5 級、1.0 級 ( 隨口徑區分 )
流速范圍 0.5-10m/s 推薦1-5m/s
環境溫度 傳感器:(-40~+80)℃,轉換器:(-l5~+50)℃
介質溫度 ≤100℃
襯里材料 聚四氟乙烯、聚氯丁橡膠、聚氨脂、聚全氟乙丙烯 (F46) PFA
電極材料 316L、哈氏合金 C、哈氏合金 B、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢
壓力等級 DN10-DN400:1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊規格訂貨時請注明
殼體材質 碳鋼 不銹鋼
安裝形式 一體式;分體式
通訊 RS485(Modbus協議)、HART
輸出信號 全隔離(4-20mA電流、脈沖、上下限報警)
負載電阻 4-20mA是0-750Ω
消耗功率 ≤15W
電源 220V AC 50HZ、24V DC
顯示器顯示 瞬時流量、流速、百分比、空管比、正.反向累積、報警顯示
防護等級 IP65 IP68(需特殊定制)
防爆等級 ExⅡBT6 Gb
電器接口 M20*1.5

口徑 測量范圍 口徑 測量范圍 口徑 測量范圍
(mm) (m 3 /h) (mm) (m 3 /h) (mm) (m 3 /h)
DN10 0.14 ~ 1.40 DN125 22.08~ 441.56 DN700 692.37 ~13847.40
DN15 0.32 ~ 6.36 DN150 31.79~ 635.85 DN800 904.32~ 18086.40
DN20 0.57~ 11.30 DN200 56.52 ~ 1130.4 DN900 1144.5~ 22890.60
DN25 0.88~ 17.66 DN250 88.31 ~ 1766.25 DN1000 1413.0~ 28260.00
DN32 1.45~ 28.94 DN300 127.17~ 2543.40 DN1200 2034.7~ 40694.40
DN40 2.26~ 45.22 DN350 173.09~ 3461.85 DN1400 2769.4~ 55389.60
DN50 3.35~ 70.65 DN400 226.08~ 4521.60 DN1600 3617.2~ 72345.60
DN65 5.97~ 119.40 DN450 286.31~ 5722.65 DN1800 4578.1~ 91562.40
DN80 9.04~ 180.86 DN500 353.25~ 7065.00
DN100 14.13 ~ 282.60 DN600 508.68~ 10173.6

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆

一體型 智能電磁流量計產品外形尺寸 A=155mm
B=200mm
C=240mm
總高=H+A
分體型 智能電磁流量計產品外形尺寸 A=85mm
B=155mm
C=115mm
總高=H+A

公稱通徑DN 壓力等級 法蘭外徑D 螺栓孔中心圓直徑K 螺栓孔 n-L 總長L 高度H 參考重量kg
10 PN40 90 60 4-φ14 200 190 10
15 PN40 95 65 4-φ14 200 190 10
20 PN40 105 75 4-φ14 200 190 10
25 PN40 110 85 4-φ14 200 200 10
32 PN40 140 100 4-φ18 200 205 11
40 PN40 150 110 4-φ18 200 215 12
50 PN40 165 125 4-φ18 200 220 15
65 PN16 185 145 4-φ18 200 240 16
80 PN16 200 160 8-φ18 200 255 18
100 PN16 220 180 8-φ18 250 270 20
125 PN16 250 210 8-φ18 250 300 25
150 PN16 285 240 8-φ22 300 330 30
200 PN16 340 295 12-φ24 350 390 45
250 PN16 405 355 12-φ26 450 450 65
300 PN16 460 410 12-φ28 500 500 79
350 PN16 520 470 16-φ30 550 520 95 1
400 PN16 580 525 16-φ32 600 635 40
450 PN10 615 565 20-φ26 600 685 150
500 PN10 670 620 20-φ26 600 750 170
600 PN10 780 725 20-φ30 600 830 200
700 PN6.0 860 810 24-φ26 700 890 335
800 PN6.0 975 920 24-φ30 800 1095 440
900 PN6.0 1075 1020 24-φ30 900 1195 568
1000 PN6.0 1175 1120 28-φ30 1000 1295 758
1200 PN6.0 1405 1340 32-φ33 1200 1395 875
1400 PN6.0 1630 1560 36-φ36 1400 1595 1235
1600 PN6.0 1830 1760 40-φ36 1600 1700 1650
1800 PN6.0 2045 1970 44-φ39 1800 1930 1790
1.上表所有數據僅基于標準型傳感器
2.其他未列出的壓力等級,尺寸可能會不同
3.對于口徑較小的傳感器,表頭的尺寸可能大于傳感器
注:以上尺寸為參考尺寸,如有特殊選型該值可能會有所不同

產品選型/product selection----------------------------------------------------------◆◆


襯里材料 主要性能 高介質溫度 適用范圍
一體型 分離型
聚四氟乙烯(F4) 1.是化學性能zui穩定的一種塑料,能耐沸騰的鹽酸、硫酸、硝酸和王水,也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高速液氟、液氧、臭氧的腐蝕。 70℃ 100℃ 150℃ (需特殊訂貨)

1.濃酸、堿等強腐蝕性介質

2. 衛生類介質

2.耐磨性能不如聚氨酯橡膠。
3.抗負壓能力不如聚氯丁橡膠。
聚全氟乙丙類烯(F46)   同上
聚氟合乙烯(Fs) 適用溫度上限較聚四氟乙烯低, 但成本也較低。 80℃
聚氯丁橡膠 1.有好的彈性,高度的扯斷力,耐磨性能好。 80℃ 120℃ (需特殊 訂貨) 水、污水、耐磨損性的泥漿礦漿
2.耐一般低濃度酸、堿、鹽介質腐蝕,不耐氧化性介質的腐蝕。
聚氨酯橡膠 1.耐磨性能強 。 80℃ 中性強磨損的礦漿、煤漿、 泥漿
2.耐腐蝕性能較差。

電極材料 耐蝕及耐磨性能
不銹鋼 0Cr18Ni12Mo2Ti 用于工業用水、生活用水、污水等具有弱腐蝕性的介質,適用于石油、化工、鋼鐵等工業部門及市政、環保等領域。
哈氏合金B(yǎng) 對沸點以下的一切濃度的鹽酸有良好的耐蝕性,也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿,非氧化性鹽液的腐蝕。
哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕,也耐氧化性鹽類如Fe+++、Cu++下或含其他氧化類的腐蝕,如高于常溫的次氯酸鹽溶液、海水的腐蝕。
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕,但如酸中含有氧化劑(如硝酸、Fe+++、Cu++)時,則腐蝕大為降低。
具有優良的耐腐蝕性,和玻璃很相似。除了氫氟酸、發煙硫酸、堿外,幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸和150℃一下的硫酸)的腐蝕。在堿中不耐蝕。
鉑/銥合金 幾乎能耐一切化學介質,但不適用與王水和銨鹽。
不銹鋼涂覆 用于無腐蝕性,強磨損性的介質。
注:由于介質種類繁多,其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化,故本表僅供參考。用戶應根據實際情況自己做出選擇,必要時應做擬選材料的耐腐試驗,如掛片試驗。

安裝方式/Installation method---------------------------------------------------------◆◆

★通用要求
a、為了安裝、維護、保養方便,在流量計周圍需保留足夠的空間
b、避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所
c、流量計應安裝在室內,如安裝在室外,應避免陽光直射,必要時請安裝防曬裝置
d、避免流量計安裝在含有腐蝕性氣體的環境中
e、避免流量計安裝在有強振動源、強磁場的場所

★工藝管要求
a、 上、下游工藝管的內徑與流量計的內徑應滿足:0.98DN≤D≤1.05DN(DN:流量計內徑;D:工藝管內徑)
b、工藝管與流量計需同心,同軸偏差不大于0.05DN
Focmag3102智能電磁流量計安裝方式

Focmag3102智能電磁流量計安裝方式

智能電磁流量計安裝方式
★直管段
使用直管段可防止介質因彎管、TT型三通、截止閥、變徑管的影響而產生渦流或失真
Focmag3102智能電磁流量計安裝方式

Focmag3102智能電磁流量計安裝方式
★接地
流量計按規定接地,以保證流量計可靠的工作、防止操作人員收到電擊
Focmag3102智能電磁流量計安裝方式
a.無內壁涂層或襯里的金屬管道,不使用接地環進行接地。
b.帶內壁涂層或襯里的金屬管道和絕緣管道,使用接地環進行接地。

接線指南/Wiring guide-----------------------------------------------------------------◆◆

a.電磁流量轉換器的接線由技術人員完成。
b.所有接線應在切斷供電電源后進行;按說明書正確牢固連接。
c.旋緊出線套的壓緊螺母和端蓋,保持轉換器良好密封。
d.應在有可能遭受雷擊浪涌的線路上安裝浪涌抑制器件。
e.在供電前還應再次檢查所有接線準確無誤。
Focmag3102智能電磁流量計接線指南
圓形一體轉換器的接線端子圖 方形分體轉換器的接線端子圖

關于有源無源4-20mA重要說明:
電磁流量計是4線制儀表不同于兩線制儀表的4-20mA,兩線制4-20mA儀表需要測量電流表同時需要外接24V電源才可以正常工作,而電磁流量計本身是4線制4-20mA內部已經有24V電源無需外接只需要接一個單純的電流表即可。無特殊定制說明本公司電磁流量計都是有源4-20mA不需要外接24V電源否則將燒壞儀表。

① 一體電磁流量計有源4-20mA輸出接線(一體電磁流量計默認情況下是有源4-20mA用戶設備電流表不能有電源輸出)   ② 一體電磁流量計無源4-20mA輸出接線 (一體電磁流量計無源4-20mA需要在訂貨時說明否則是有源4-20mA輸出)
Focmag3102智能電磁流量計接線指南   Focmag3102智能電磁流量計接線指南

③ 分體電磁流量計有源4-20mA輸出接線(分體電磁流量計無需特殊定制同時支持有源和無源4-20mA)   ④ 分體電磁流量計無源4-20mA輸出接線 (分體電磁流量計無需特殊定制同時支持有源和無源4-20mA)
Focmag3102智能電磁流量計接線指南   Focmag3102智能電磁流量計接線指南

⑤ 用戶設備怎么判斷需要有源電流輸出還是無源電流輸出?
a.斷開電磁流量計與用戶設備4-20mA連接線確保用戶設備處于開路狀態。
b.用數字萬用表電壓檔測量用戶設備4-20mA連接線是否有24V左右電壓。
c.如果有24V左右電壓則需要定無源電流輸出否則需要定有源電流輸出;

運輸方式/type of shipping------------------------------------------------------------◆◆

a.請勿通過一體轉換器外殼抬起流量計
b.請勿使用金屬吊鏈
c.請使用皮質吊帶吊裝流量計
Focmag3102智能電磁流量計運輸方式

常見故障及解決辦法/Common failures and solutions----------------------------------◆◆

故障名稱 解決辦法
轉換器無顯示 1.檢查電源是否連接
2.檢查保險絲是否完好
3.檢查供電電壓是否符合要求
4.如上述三項均正常,將將轉換器返廠維修
勵磁報警 1.勵磁線圈絕緣度下降
空管報警 1.被測流體是否滿管
2.流量計是否按要求正確安裝
3.被測流體電導率過低
4.空管閥值設置過低
無流量時顯示有流量 1.空管閥值設置過高
2.空管報警允許未打開
3.電極被污染導致零點偏移(此時管道滿管)
4.信號線絕緣度下降(此時管道滿管)
流量測量不準或波動大 1.流體是否滿管
2.流量計是否按規定接地
3.信號線絕緣度下降
4.流量計是否按要求正確安裝
流量上限報警 1.現場流量大于流量上限閥值,修改流量上限閥值
流量下限報警 1.現場流量低于流量下限閥值,修改流量下限閥值
有流量時無流量顯示 1.截止閥是否開啟
2.信號線接地
3.流量過低,小信號切除設置過高
4.空管閥值設置過低
