磁翻板液位計常見故障及原因
分享
加入收藏磁翻板液位計定義

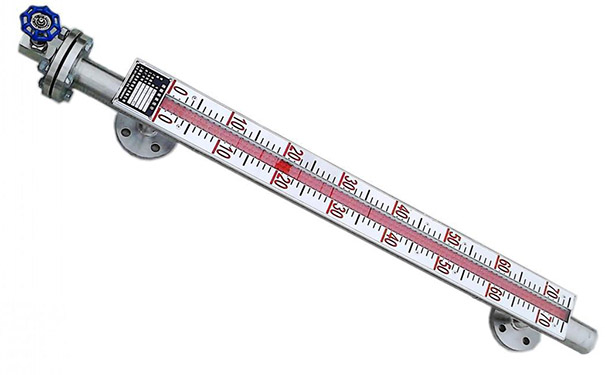

磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
磁翻板液位計常見故障及原因
1、顯示面板顯示異常
造成這種故障的原因通常有以下幾種：
- 翻片與導軌間的間隙設計不合理或過小，從而導致摩擦力過大，翻片不翻轉；
- 顯示面板與浮筒的距離過大，浮子的磁鋼驅動力不足，導致翻片不翻轉；
- 翻片中的磁鋼過小或磁力消失，導致翻片不翻轉或翻轉異常；
- 水或灰塵等雜質滲入顯示面板，導致翻片翻轉困難；
- 環境溫度過低，導致介質結冰，浮子無法移動，翻片不能正常顯示液位。
2、就地顯示正常，遠傳顯示不正常
一般來說，造成這種故障通常有以下幾個原因：
- 國產玻璃管干簧管易碎，干簧管短路或者開路，會導致遠傳異常；
- 電阻虛焊；
- 干簧管的金屬觸點間隙很小，當介質溫度過高，其受熱時金屬薄片膨脹，容易出現閉合狀態；
- 壓力超出額定值，導致開關損壞。
3、遠傳和磁翻板都不動
這種故障現象通常就是浮子異常導致，有以下兩種表現：
現象一：浮子被卡住，導致顯示面板指示不正確。
故障分析：
- 磁翻板液位計里的浮子被卡住，通常有以下幾個原因：
- 當浮子使用一段時間后，浮子可能會因為雜質的存在而卡住，不能上升或下降；
- 浮筒的安裝角度小于87度，導致傾斜，影響浮子的上下移動；
- 浮子由于本身的磁性吸附鐵屑或其它污物導致被卡?。?
- 環境溫度過低，導致介質結冰，浮子無法移動。
現象二：浮子損壞，導致顯示面板指示不正確。
故障分析：磁翻板液位計里的浮子損壞，通常有以下幾個原因：
- 浮子由于強度設計不對，導致受到過壓力時向里面凹陷，變癟；
- 在焊接處沒焊透或漏焊，導致浮子受到壓力時焊縫裂開，浮子進水；
- 浮子由于使用時間長或者長期高溫使用，出現退磁，導致無法使用；
- 浮子中的磁鋼松動，導致浮子無法工作。
