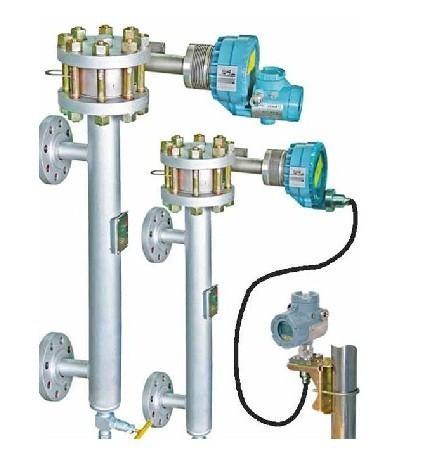

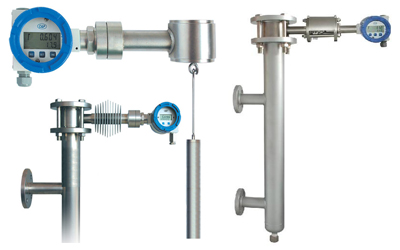

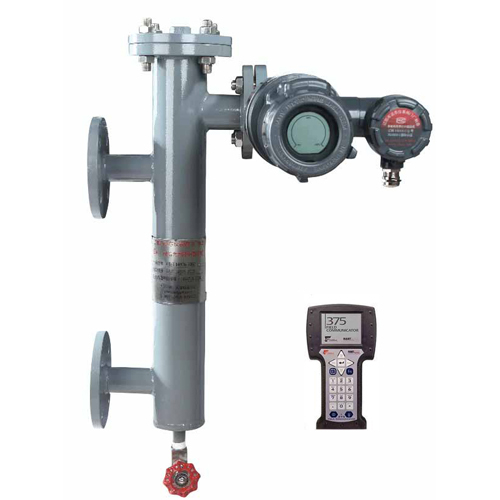

ZQ-DFT-YWJ電浮筒液位計
產品特點：
ZQ-DFT-YWJ浮筒式液位計是本公司采用費希爾組件和先進的加工工藝并結合我國石油、化工、冶金、醫藥、食品等行業的現場情況設計制造的。傳感器及變送器采用美國進口部件，產品保持了費希爾系列產品的優異性能，增加了靈活多變的結構連接。本儀表可用來測量液位、界位及比重（密度），輸出二線制4～20mADC標準信號。并提供HART通信協議輸出，可獲取來自過程和智能液位計的信息，也可對液位計進行組態、標定或測試。
產品應用：ZQ-DFT-YWJ浮筒式液位計是本公司采用費希爾組件和先進的加工工藝并結合我國石油、化工、冶金、醫藥、食品等行業的現場情況設計制造的。傳感器及變送器采用美國進口部件，產品保持了費希爾系列產品的優異性能，增加了靈活多變的結構連接。本儀表可用來測量液位、界位及比重（密度），輸出二線制4～20mADC標準信號。并提供HART通信協議輸出，可獲取來自過程和智能液位計的信息，也可對液位計進行組態、標定或測試。
在線咨詢訂購熱線：0517-86899533
.jpg)
概述:
ZQ-DFT-YWJ型浮筒式液位計是本公司采用費希爾組件和先進的加工工藝并結合我國石油、化工、冶金、醫藥、食品等行業的現場情況設計制造的。傳感器及變送器采用美國進口部件，產品保持了費希爾系列產品的優異性能，增加了靈活多變的結構連接。本儀表可用來測量液位、界位及比重（密度），輸出二線制4～20mADC標準信號。并提供HART通信協議輸出，可獲取來自過程和智能液位計的信息，也可對液位計進行組態、標定或測試。
主要技術參數：
1、精度等級：0.5％、1.0％；
2、輸入信號：液位、界位或密度的變化；
3、輸出信號：模擬量4－20mADC；數字量：HART1200波特移頻鍵控（FSK）
4、負載能力：350Ω（48VDC供電時可為15Ω）；
5、測量范圍：300、500、800、1200、1600、2500、3000mm（也可根據用戶要求制作）；
6、介質比重：0.4－1.4（介質比重差＞0.2）；
7、工作壓力：1.6、2.5、4.0、6.4、10.0、16.0MPa；
工作溫度：DLC3000系列數字式液位控制 -40—+70， 浮筒液位傳感器及外筒-110——+400 （對于用戶的特殊要求，可協商解決。）
8、供電電源：24VDC；
9、功率：0.5W；
10、防護等級：IP66；隔爆型：ExdIICT6；本質安全型：ExiaIICT6。
11、連接法蘭標準：可參照外形圖及安裝尺寸圖用戶如需配其它法蘭如：GB、SH、HGJ、ANSI等標準請?jiān)谟嗀浿姓f明，如有特殊要求可協商解決；
材質選擇:
用戶在選擇接液部分材質和內外筒材質時應參照表13和有關被測介質對接液部分的腐蝕輕重來選擇。以保證儀表在現場的正常運行。
安全柵的選擇：齊納安全柵LB805、LB830S（也可采用歐陸公司的MTL3041型）
DLC3000
系列智能液位控制器組和圖
|
材質
|
過程溫度
|
|
|
zui小
|
|
|
|
鑄鐵
|
－29℃
|
232℃
|
|
鋼
|
－29℃
|
427℃
|
|
不銹鋼
|
－198℃
|
427℃
|
|
N05500（K蒙乃爾）
|
－198℃
|
371℃
|
|
石墨片/不銹鋼墊片
|
－198℃
|
427℃
|
|
蒙乃爾/聚四氯乙烯
|
－73℃
|
204℃
|
外形圖中有關接口法蘭所表示的內容
|
法蘭代號
|
公稱通徑DN（mm）
|
公稱壓力PN
MPa
|
法蘭型式
|
執行標準
|
|
A
|
40
|
2.5
|
平面法蘭
|
JB/T82.1-94
|
|
4.0、6.4
|
凸面法蘭
|
JB/T82.2-94
|
||
|
B
|
6.4
|
凹面法蘭
|
||
|
C
|
15
|
2.5
|
平面法蘭
|
JB/T82.1-94
|
|
|
|
|
|
|
外形圖及安裝尺寸
頂置式
側置式
頂?shù)资?
頂側式伴熱
頂側式
頂?shù)资桨闊?
側底式
側底式伴熱
儀表現場接線方式:
型號編制方法：
|
型號規格
|
含義
|
功能說明
|
||||||||||||
|
ZQ-DFT-YWJ
|
|
|
電動浮筒液位（界面）變送器
|
名稱
|
||||||||||
|
|
-
|
|
|
|
||||||||||
|
|
II
|
|
智能型
|
|
||||||||||
|
|
J
|
|
費希爾液位控制器
|
控制器選擇
|
||||||||||
|
G
|
|
進口件組裝液位控制器
|
||||||||||||
|
|
Y
|
|
液位測量
|
測量功能選擇
|
||||||||||
|
J
|
|
界面測量
|
||||||||||||
|
|
A
|
|
316L
|
主體材質選擇
|
||||||||||
|
B
|
|
304
|
||||||||||||
|
C
|
|
不銹鋼
|
||||||||||||
|
D
|
|
碳鋼
|
||||||||||||
|
|
1.6
|
|
PN1.6MPa
|
工作壓力選擇
|
||||||||||
|
2.5
|
|
PN2.5MPa
|
||||||||||||
|
4.0
|
|
PN4.0MPa
|
||||||||||||
|
6.3
|
|
PN6.3MPa
|
||||||||||||
|
10.0
|
|
PN10.0MPa
|
||||||||||||
|
X
|
|
其它壓力等級
|
||||||||||||
|
|
F1
|
|
外浮筒頂?shù)资?/span>
|
安裝方式選擇
|
||||||||||
|
F2
|
|
外浮筒頂側式
|
||||||||||||
|
F3
|
|
外浮筒側側式
|
||||||||||||
|
F4
|
|
外浮筒底側式
|
||||||||||||
|
F5
|
|
內浮筒頂置式
|
||||||||||||
|
F6
|
|
內浮筒側置式
|
||||||||||||
|
|
a
|
|
≤介質溫度350℃
|
工作溫度選擇
|
||||||||||
|
b
|
|
≤介質溫度150℃
|
||||||||||||
|
|
1
|
|
本安型ExiaIICT2－T6
|
防爆標志
|
||||||||||
|
2
|
|
隔爆型ExdIIBT2－T5
|
||||||||||||
|
3
|
|
非防爆（普通型）
|
||||||||||||
|
|
|
介質密度
|
密度與測量范圍
|
|||||||||||
|
|
測量范圍
|
|||||||||||||
|
|
Z
|
帶蒸汽夾套G1/2外螺紋
|
伴熱型式
|
|||||||||||
|
ZQ-DFT-YWJ － II Y C 4.0 F1 A /1 7
z
|
智能式電動浮筒液位變送器液位測量，不銹鋼材質，公稱壓力4.0MPa，外浮筒頂?shù)资?，介質溫度350℃，本安型帶安全柵LB788，帶蒸汽夾套。
|
選型舉例
|
||||||||||||
