ZQ-YFT2002臺式液壓壓力泵

產品特點:

產品應用

在線咨詢訂購熱線:0517-86899533

產品圖片

 1、產品介紹

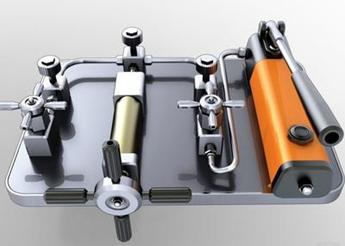

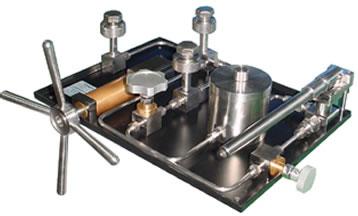

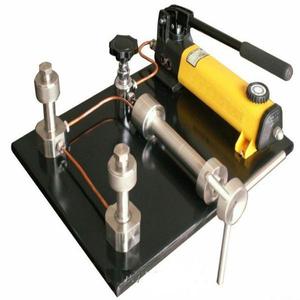

  ZQ-YFT2002 臺式液體壓力泵(以下簡稱壓力泵)是壓力儀表檢測工作中的重要輔助設備,與壓力標準器配合,完成壓力儀表校準、檢測工作。高壓臺式液體壓力泵材料選用進口液壓泵作為壓力發生部件,輔以設計精巧的微調、快速接口,組成操作簡單、結構合理、密封性能好的寬范圍壓力發生系統,可廣泛應用于計量、科研、工礦企業及儀表制造等行業。
 2、主要技術指標
     1)造壓范圍
     YFT2002A                 0~40.0MPa
     YFT2002B                 0~60.0MPa
     YFT2002C                 0~100.0MPa
     YFT2002Q                 0~70MPa(介質為水)
    2)調節靈敏度:  min     10Pa
    3)外形尺寸:400×360×160(長×寬×高)
 4)重量
     YFT2002A      4kg
     YFT2002B      5kg
     YFT2002C      6kg
     YFT2002Q        6kg
編號 名稱 功用
1 輸出2 連接標準表或被檢表
2 穩壓閥 輸出壓力不穩時鎖定,可保壓力平穩
3 疏空閥 造壓時鎖定,回壓時開啟
4 杠桿 通過操作帶動活塞注運動
5 儲油腔 儲存(一般用硅油)導壓液體
6 放氣口 注液時打開放氣
7 微調 小范圍增加或減小壓力
8 輸出1 連接標準表或被檢表
9 泵體總成 各部件組合安裝體
10 杠桿鎖扣 拉出或回鎖固定杠桿狀態
11 注液口 添加(更換)測試介質
3、操作和使用
1)正程檢測
打開輸出1、輸出2堵頭,打開穩壓閥,將微調調至適當位置鎖閉疏空閥,輕輕操作杠桿使導壓液體至輸出口,安裝標準表及被校表,操作杠桿升壓至檢定點附近,用微調逼近檢定點,逐點檢測至滿程。
2)回程檢測
按規程在滿程兩次讀數后,用微調緩慢降壓至檢定點,逐點檢測,直至零點,當操作微調不能降壓時,可輕輕開啟疏空閥降壓。
高壓狀態下,出現壓力緩慢下降時,可鎖閉穩壓閥。
4、注意事項
1)壓力泵應選擇平整易操作的臺面放置,避免進入有高腐蝕性氣體及粉塵顆粒的環境使用。
2)被檢儀表應作適當清洗,避免污漬進入檢測回路。
3)輸出1,輸出2為專用快速接口,端面密封,安裝儀表時,無需借助任何工具,切勻用力擰緊,大約在密封面相互貼緊時,再擰2~3圈即可。
4)經常檢查下部鎖緊螺帽,連接是否牢固,連接不可靠,在遇高壓時,可能造成崩脫。
5)當杠桿造壓較重時,用微調升壓則較為輕松。
