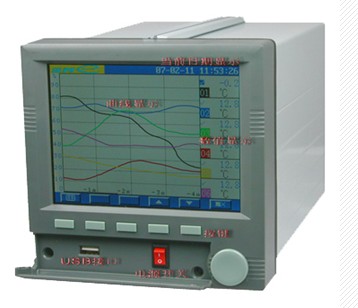

ZQ-3000 無紙記錄儀

產品特點:

記錄在儀器內部的存儲數據,通過運算、模擬后顯示在液晶屏/數碼管。常用顯示用液晶屏比較廣泛。在液晶屏屏幕上,可以顯示數字顯示、棒圖顯示、曲線顯示、報警列表等。

產品應用應用場合為:冶金、石油、化工、建材、造紙、食品、制藥、大專院校、生物科研、熱處理和水處理等各種工業現場。

在線咨詢訂購熱線:0517-86899533

彩色無紙記錄儀

一、概述

ZQ-3000  四十通道彩色無紙記錄儀(288×288mm)是的產品,它具有40路輸入,可輸入標準電流、標準 電壓、頻率、毫伏、熱電 偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

二、四十通道彩色無紙記錄儀主要特點

◇進口SHARP 10.4英寸640×480點陣TFT高亮度彩色圖形液晶顯示屏,CCFL背光、畫面清晰、色彩絢麗、寬視角;
◇屏幕亮度可以自由調節;
◇采用高速、高性能32位ARM微處理器,畫面響應時間小于0.5秒,可同時實現40路信號的檢測、記錄、顯示和報警
◇采用大規模集成電器,國際名廠元器件精心設計;
◇32位大容量FLASH閃存芯片存貯歷史數據,掉電永不丟失數據;
◇全隔離輸入,可輸入多種信號,無需跳線,通過軟件組態即可;
◇工程量顯示數值范圍寬,可顯示5位數值:-9999~19999;
◇支持真空度科學計數法顯示;
◇曲線顯示可以自由組合,自定義曲線顏色;
◇曲線走紙方式可設定橫向或縱向;
◇中文菜單組態、顯示工程位號,工程單位。軟件密碼鎖保證用戶組態安全;
◇內置國標二級字庫(6500漢字),使用T6拼音輸入法,自由輸入位號和單位;
◇報警顯示,同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄zui近的15條報警信息;
◇使用USB接口轉存和備份歷史記錄,支持128M、256M、512M優盤;
◇標準串行通訊接口:RS-485和RS-232C;
◇10M Ethernet標準RJ45接口;
◇標準Modbus TRU通訊協議,除支持本公司的ScanX數據管理軟件外,還支持iFIX、組態王、MCGS、PCAuto等流行組態軟件,無需專用驅動。
◇可外接微型打印機支持手動打印、定時自動打印,滿足用戶現場打印的需要;
◇集成硬件實時時鐘,掉電情況下時鐘也能準確運行;
◇開關電源,85VAC-265VAC范圍內正常工作;
◇提供變送器+24VDC隔離配電;
◇金屬外殼,允許在惡劣的環境下使用。

三、四十通道彩色無紙記錄儀主要技術指標

◇輸入種類及測量量程、精度:
輸入種類 量程 測量量程 精度
DVC 0~20mV -9999~19999 ±0.2%
0~100mV -9999~19999 ±0.2%
0~5V -9999~19999 ±0.2%
1~5V -9999~19999 ±0.2%
DCI 0~100mA -9999~19999 ±0.2%
4~20mA -9999~19999 ±0.2%
TC S -50.0~100.0℃ ±3.7℃
100.0~1768.0℃ ±2℃
B 0~1820.0℃ ±2℃
K -50.0~1372.0℃ ±2℃
E -50.0~1000.0℃ ±2℃
J -50.0~1200.0℃ ±2℃
T -199.90~320.00℃ ±2℃
Wer3-25 0.0~2300.0℃ ±5℃
RTD Pt100 -200.0~850.0℃ ±1℃
Cu50 -50.00~150.00℃ ±1℃
電阻 0~350Ω -9999~19999
頻率 0-10KHZ 0~19999 ±1
◇ZQ-3000 系列儀表允許40路不同類型的信號直接輸入,通道間全隔離,隔離電壓大于400V
 安裝方式:嵌入式儀表板安裝(垂直儀表盤),允許向后傾斜30度安裝,左右水平。
儀表板厚度:2-26mm
外型尺寸:288(W)×288(H)×168(D)mm
重量:5Kg
◇輸出信號
配電:16路配電,8組24VDC輸出,輸出電流60mA/組
24路可組態繼電器觸點輸出,觸點容量為3A、250VAC(阻性負載)默認為常開觸點。
zui多12路模擬量變送輸出,4-20mADC,負載電阻<600Ω。
◇通訊、打印
通訊接口:RS-232C、RS-485和Ethernet RJ45
波特率:1200、2400、9600、57600(RS-232C、RS-485)、10M(Ethernet)
打印接口:RS-232C直接連接串行微行打印機
◇補償運算
蒸 汽:根據IFC67公式計算蒸汽密度補償蒸汽的質量流量。
一般氣體:溫度、壓力補償測量標準體積流量。
天然氣:溫度、壓力補償測量標準體積流量。
液 體:溫度補償測量標準體積流量或質量流量。
◇累積范圍
0-99999999
◇數據備份和轉存
256M-1G優盤可選;
◇記錄時間間
記錄間隔 1秒 2秒 5秒 10秒 15秒 1分鐘 2分鐘 4分鐘
記錄長度 72小時 6天 15天 30天 45天 180天 360天 750天
◇精度
±0.2%FS
◇顯示方式
640×480點陣、高亮度、大屏幕、寬視角10.4寸真彩圖形液晶顯示屏,CCFL背光
◇保護方式
內置Flash存儲器保護參數和歷史數據,斷電后可保存.
◇供電電源
開關電源85VAC-265VAC,50HZ±5%,功耗<120W

四、四十通道彩色無紙記錄儀產品選型

ZQ-3000 四十通道彩色無紙記錄儀
ZQ-3000  60 -□
型號 選型代碼 說明
  60   尺寸(288×288×168)



08   八路輸入
16   十六路輸入
24   二十四路輸入
40   四十路輸入
頻率 輸入數量 N   無要求
08 八路頻率信號輸入
16 十六路頻率信號輸入
24 二十四路頻率信號輸入
32 三十六路頻率信號輸入
40 四十路頻率信號輸入
繼電器
報警輸出
可組態 00
12 十二路
24 二十四路
變送輸出 N   無要求
A4   4路變送輸出
A8   8路變送輸出
A16   16路變送輸出
PID調節輸出 N   無要求
P4 4路PID調節輸出
P8 8路PID調節輸出
通訊/打印
功能
  0
1 RS-232C通訊
2 RS-485通訊
3 RS-232C打印
以太網通訊 N
E   以太網通訊
配電輸出 N
P   DC24V配電輸出
流量積算 0
1   無溫壓補償?shù)牧髁糠e算
2   帶溫壓補償?shù)牧髁糠e算
USB
轉存功能
/0
/U USB轉存功能
注:輸入數量+頻率輸入數量+變送輸出數量+PID調節輸出數量≤40

五、四十通道彩色無紙記錄儀儀表外形尺寸,安裝方法及開孔尺寸

開孔尺寸:282×282

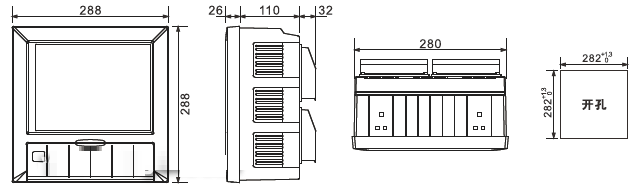

彩色無紙記錄儀尺寸圖

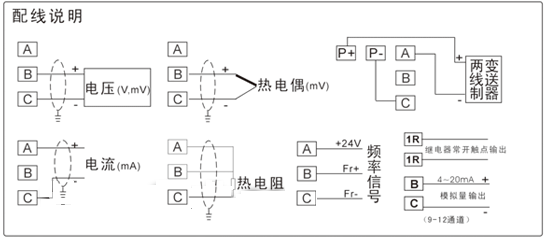

六:四十通道彩色無紙記錄儀接線方式

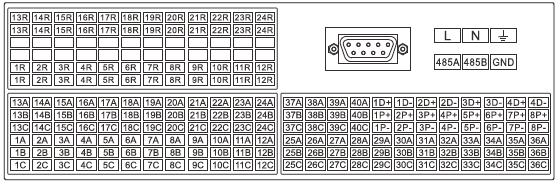

彩色無紙記錄儀接線方式
彩色無紙記錄儀配線圖
