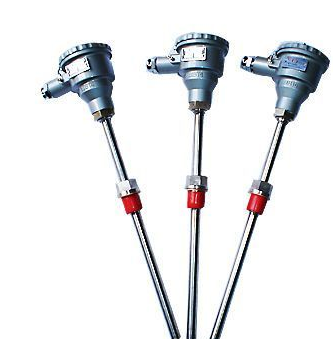

防爆熱電偶
產品特點:
防爆原利用間隙隔爆原理,設計具有足夠強度的接線盒等部件,將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內,當腔內發生爆炸時,能通過接合面間隙熄 火和冷卻,使爆炸后的火焰和溫度不傳到腔外。
產品應用:適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
一.產品概述
WR□隔爆熱電偶通常和顯示儀表、記錄儀表、電子計算機等 配套使用,直接測量現場存在碳?xì)浠衔锏缺ǖ?~1300℃范圍內的液體、蒸汽和氣體介 質以及固體表面溫度。
二.產品特點:
多種防爆形式,防爆性能好
壓簧式感溫元件,抗振性能好
測量范圍大,
機械強度高,耐壓性能好
三.工作原理:
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同,所區別的是,隔爆或本安型產品接線盒(外 殼)在設計上采用防爆特殊結構,接線盒用高強度鋁合金壓鑄而成,并具有足夠的內部空間、壁厚和機械強度,橡膠密封圈的熱穩定性均符合國家防爆標準。所以,當接線盒內部的爆炸性混合氣體發生爆炸時,其內壓不會破壞接線盒,而由此產生的熱能不能向外擴散、傳爆。
四.型號命名方法
W |
溫度儀表 |
|||||||||
| |
R |
熱電偶 |
||||||||
| |
感溫元件材料 分度號 |
|||||||||
M |
鎳鉻硅-鎳硅 N |
|||||||||
|
偶絲對數 |
|||||||||
無 |
單支 |
|||||||||
|
|
安裝固定形式 |
||||||||
1 |
無固定裝置 |
|||||||||
| |
接線盒形式 |
|||||||||
4 |
防爆式 |
|||||||||
| |
保護管直徑 |
|||||||||
0 |
Φ16 |
|||||||||
| |
工作端形式 |
|||||||||
G |
變截面 |
|||||||||
| |
|
|
||||||||
W |
R |
N |
2 |
—— |
2 |
4 |
0 |
G |
典型型號示例 |
選型須知
1)型號
2)分度號
3)防爆等級
4)精度等級
5)安裝固定形式
6)保護管材質
7)長度或插入深度
例A:防爆熱電偶,K型,固定螺紋M27×2,隔爆等級dIIBT4級,保護管316L長度450mm,插入深度300mm。
WRN-240,K,L=450×300,M27×2,dIIBT4保護管316L。
