裝配熱電阻
產品特點:
裝配熱電阻是工業用裝配熱電阻作為溫度測量傳感器,通常顯示儀表、記錄儀和電子調節器等配套使用,它可以直接測量或控制各種生產過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度。
產品應用:熱電阻是利用物質在溫度變化時,其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時,工作儀表便顯示出阻值所對應的溫度值。
產品概述
WZ□裝配式熱電阻作為溫度測量傳感器,通常顯示儀表、記錄儀和電子調節器等配套使用,裝配式熱電阻可以直接測量或控制各種過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.根據國家規定,的符合IEC國際標準分度號的Pt100鉑熱電阻和符合標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。
主要技術指標:
溫度測量范圍及允差
熱電阻類別 |
測溫范圍℃ |
分度號 |
允許偏差△t℃ |
WZP型鉑電阻 |
-200~600 |
Pt100 |
B級(-200~600℃? 允差±(0.30+0.005|t|) |
A級(-200~550℃) 允差±(0.15+0.002|t|) |
|||
WZC型銅電阻 |
-50~100 |
Cu50 |
-50~100℃ 允差±(0.3+6.0×10-3t) |
注:式中"t"為感溫元件的實測溫度值。 |
熱電阻感溫元件100℃時的電阻值(R100)和它在0℃時的電阻R0比值:(R100/R0)
分度號Pt100:A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
分度號Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02

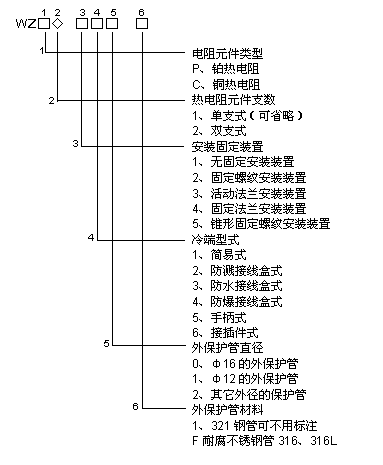

● 型號表示
