ZQ-V錐流量計

產品特點:

產品特點

產品應用

產品應用

在線咨詢訂購熱線:0517-86899533

一、產品特點:

ZQ-V錐流量計是一種可測量各種雷諾數的高精度流量計,可滿足各種介質的應用條其操作原理同其它各種類型的差壓原理相同,都是基于密封管道中的能量守恒定理,V錐流量計由于具有獨一無二的設計結構,因而性能更優。SC-LV系列V錐流量計是一種可測量各種雷諾數的高精度流量計,可滿足各種介質的應用條件要求其操作原理同其它各種類型的差壓原理相同,都是基于密封管道中的能量守恒定理,V錐流量計由于具有獨一無二的設計結構,因而性能更優。V錐流量計適用于各行的液體、氣體和蒸汽流量的測量,特別適合臟污介質的測量。

1、與其它節流式差壓流量計相比較,耐磨損,壓損小;
2、安裝直管段要求低,上游直管段0~3D,下游直管段0~1D;
3、抗振動、抗干擾性好;
4、儀表耐高溫,工作溫度可達700℃;
5、管徑適用性好,選擇不同的β值即可不改變管道直徑而選擇不同的流量測量范圍,避免縮管的麻煩;
6、V錐流量計不粘附抗堵塞,具有自清潔功能,適用于臟污流體(如焦?fàn)t煤氣、渣油等)的流量測量。

二、V錐流量計技術參數:

1、公稱通徑:DN50~DN700(DN700以上為焊接式);
2、公稱壓力:PN1.0、PN1.6、PN4.0(MPa);
3、準確度等級:0.5級、1.0級;
4、重復性:0.15%、0.30%;
5、量程比(范圍度)10:1;
6、工作溫度范圍:-40℃~700℃;
7、環境溫度范圍:-20℃~65℃;
8、適用流體介質:氣體、液體、飽和蒸汽和過熱蒸汽。

三、V錐流量計與附件安裝方式:

V錐流量計安裝示意圖


 四、結構形式

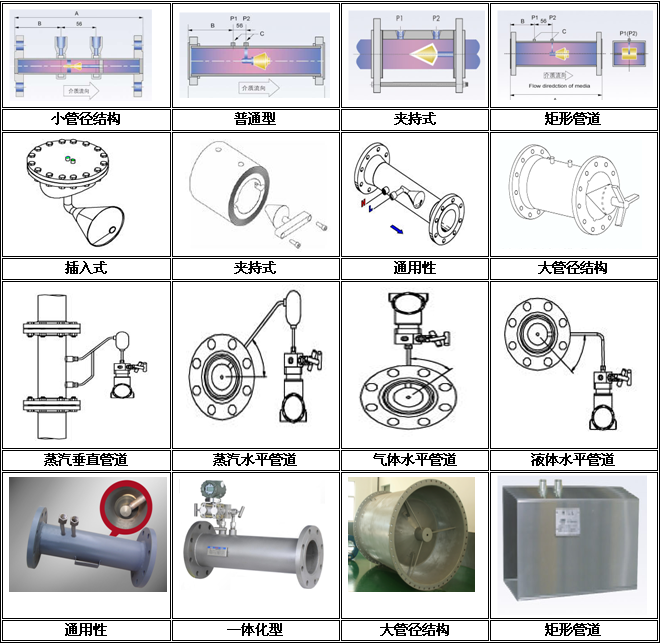

V錐流量計按其結構分為:夾持式、通用型、大管徑結構、小管徑結構等結構具體形式見下表:

V錐流量計結構形式
