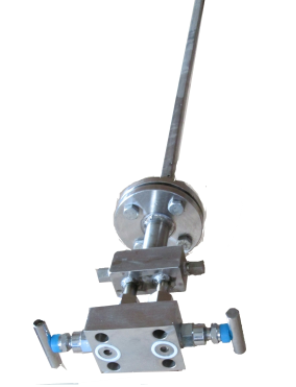

ZQ-HLV威力巴流量計

產品特點:

威力巴流量計適用于氣體、液體和蒸汽的高精度流量測量,是一種差壓式、速率平均式流量傳感器,通過傳感器在流體中所產生的差壓進行流量測量。

產品應用威力巴流量計適用于氣體、液體和蒸汽的高精度流量測量,是一種差壓式、速率平均式流量傳感器,通過傳感器在流體中所產生的差壓進行流量測量。

在線咨詢訂購熱線:0517-86899533

ZQ-HLV 威力巴流量計是勻速管流量計的一種,屬于差壓式流量計。當流體流過探頭時,在其前部產生一個高壓分布區,高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理,流體流過探頭時速度加快,在探頭后部產生一個低壓分布區,低壓分布區的壓力略低于管道的靜壓。威力巴流量計采用了符合空氣動力學原理的工程結構設計,是一種在精度、功效及可靠方面達到了一定程度的傳感元件。
威力巴流量計是眾多巴類流量計的一種,根據測量管的形狀、材質與開孔取壓方式的不同,主要阿牛巴流量傳感器、威力巴流量傳感器與德爾塔巴流量傳感器。

一、ZQ-HLV 威力巴流量計用途:

威力巴流量計適用于氣體、液體和蒸汽的高精度流量測量,是一種差壓式、速率平均式流量傳感器,通過傳感器在流體中所產生的差壓進行流量測量。威力巴流量計反映流體真實的流速,其精度達到± 1.0,重復性達± 0.1。威力巴的突出優點是:輸出一個非常穩定、無脈動的差壓信號。
1、探頭的設計特點:
子彈頭截面形狀的探頭能產生壓力分布,固定的流體分離點;位于探頭側后兩邊、流體分離點之前的低壓取壓孔,可以生成穩定的差壓信號,并且有效防堵。內部一體化結構能避免信號滲漏,提高探頭結構強度,保持長期高精度。
2、威力巴探頭防堵塞設計:
威力巴流量探頭以其防堵設計,擺脫了阿牛巴等插入式流量探頭易堵塞的弊端,使均速管流量探頭的防堵水平達到了一定的高度。
探 頭高壓取壓孔不會被堵探頭的前部形成高壓區,壓力略高于管道靜壓,阻止了顆粒進入。請注意:在探頭的高壓取壓孔處流體的速度是零,沒有物體會進入取壓孔。 開機時,流體在管道靜壓作用下,進入彎管,很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后,流體在彎管進口處遇到高壓,繞道而行,不再進入彎管中。
威力巴流量計的 低壓孔實現本質防堵一般情況下,灰塵、沙子和顆粒在渦街力的作用下,集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探 頭由于低壓取壓孔取在探頭尾部真空區,在渦街力的作用下,探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴流量計的獨特設計,使低壓取壓孔位于探頭側 后兩邊,流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

二、ZQ-HLV 威力巴流量計的特點:

1、可測量多種介質,應用范圍廣泛;
2、精度高、量程比大;
3、探頭取壓孔本質防堵;
4、測量信號穩定、波動?。?/span>
5、管道壓損低;
6、高強度的子彈頭形單片雙腔結構;
7、安裝費用低,基本免維護;
8、可以在線安裝和檢修;
9、威力巴能夠保證長期高精度:
⑴.它不受磨損、污垢和油污的影響。
⑵.結構上沒有可移動部件。
⑶.設計上排除了堵塞現象的發生。在探頭前部,高靜壓區圍繞著探頭,使高壓取壓孔不會被堵塞。zui重要的是,低壓孔取在探頭側后兩邊,流體從表面斜掠而過,保護了低壓孔不會被掠動,而其它的探頭容易堵塞,因為它們的低壓取壓孔在雜質聚集的低壓波動區域。
10、zui低的安裝費用
⑴. 只需要進行幾英寸的線條焊接,完成安裝是非常簡單和快捷的。
⑵. 應用專用工具,可以實現帶壓在線安裝。
⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配,需要非常低的裝配費用。
11、 非常低的運行費用:
⑴.它是一種非收縮節流的設計,作為一種插入式流量探頭,威力巴的運行費用是zui低的。
⑵.威力巴流量計只產生非常低的性壓力損耗,典型的少于0.7KPa;
⑶.一個孔板元件所產生的性壓力損耗超過14KPa;
⑷.與孔板比較,威力巴的能量損耗降低了95。
12、連續工作的威力巴從根本上杜絕了堵的可能,但是在以下情況下,威力巴仍要注意防堵:
⑴.當引壓管泄漏,探頭高壓平衡區遭到破壞,雜質中直徑較小的顆粒就有可能進入取壓孔。
⑵.當管道處于停產時,由于分子的布朗運動,顆粒小的雜質有可能進入取壓孔。
⑶.系統頻繁開停機,在高壓區形成的瞬間,顆粒小的雜質有可能進入取壓孔,日積月累,就有可能造成探頭的堵塞。
⑷. 介質中含有大量的焦油、藻類生物,或者含有纖維狀的物質,也有可能造成探頭的堵塞。

三、ZQ-HLV 威力巴流量計主要技術指標:

1.測量精度:±1、重復精度:±0.1;
2.適用壓力:0~40MPa;
3.適用溫度:-180℃~+550℃;
4.測量上限:取決于探頭強度測量下限:取決于測量zui小差壓要求;
5.量 程 比:大于10∶1;
6.適用管徑:38mm~9000mm 圓管、方管;
7.適用介質:滿管、單向流動的、單向的氣體、蒸汽和粘度不大于10厘泊的液體;
注:威力巴的使用范圍及其廣泛,它大量用于各種氣體、液體和蒸汽的測量,以下為典型應用介質。
(1)氣體/液體/蒸汽;
(2)天然氣/冷卻水/飽和蒸汽;
(3)壓縮空氣/鍋爐水/過熱蒸汽;
(4)燃氣/除鹽水;
(5)氣體碳氫化合物/液體碳氫化合物;
(6)熱空氣/低溫液體;
(7)發生爐氣體/導熱液體。

四、結構形式

根據均速管威力巴結構和安裝形式均速管威力巴可分為:分體式、一體化、帶管道安裝等結構。

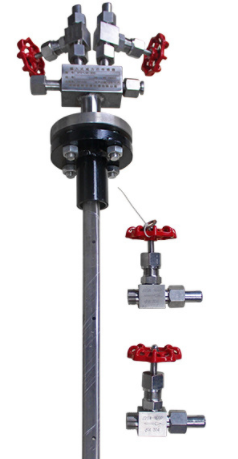

威力巴流量計結構形式

五、威力巴流量計的選型表:

項 目 代 碼 說 明
ZQ-HLV    勻速管流量計
傳感器類型 W   威力巴流量流量計
A   阿牛巴流量流量計
D   德爾塔巴流量流量計
介質類型 Y   液體
Q   氣體
Z   蒸汽
流體溫度   2   <200℃
5   <500℃
流體壓力   1   ≤1.6MPA
2   ≤4.0MPA
3   ≤6.3MPA
4   ≤10.0MPA
5   ≤25.0MPA
結構類型   1   Ⅰ型,詳見3.2.1節
2   Ⅱ型,詳見3.2.2節
3   Ⅲ型,詳見3.2.3節
4   Ⅳ型,詳見3.2.4節
5   Ⅴ型,詳見詳3.2.5節
精度   1   1.0級
2   1.5級
3   2.5級
連接方式   1   螺紋連接
2   法蘭連接
口徑   DN 用數字表示(公稱通徑)
附件(選配)   F 帶可拆卸安裝球閥
  J 帶截止閥
  L 帶冷凝管
  S 帶三閥組
  CB 差壓變送器
  XJ 流量積算儀
  BC 溫壓補償帶溫度與壓力傳感器
