一、智能定量控制儀概述

ZQ-DLKZ智能定量控制裝置是一種將孔板、渦街、渦輪等流量傳感器信號經過信號處理、運算、顯示并通過輸出接點與電磁閥組合實現流體批量控制的設備。特別適用于車間配料、摻水、摻藥、配料、定量注液及各種液體或氣體的定量、定時控制。

二、ZQ-DLKZ型智能定量控制裝置系統組成

1、計量傳感器：指安裝在管道上的流量計、儲灌上的液位計、稱重傳感器等，比如：電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、阿牛巴流量計、羅茨流量計、橢圓齒輪流量計、雙轉子流量計、質量流量計等各種流量計;這些計量傳感器是為了采集計量數據，是定量控制的基礎，傳感器的測量精度越高，控制的效果就越好。也可根據現場使用環境及工況，選擇防爆、防腐等特殊要求的計量傳感器。

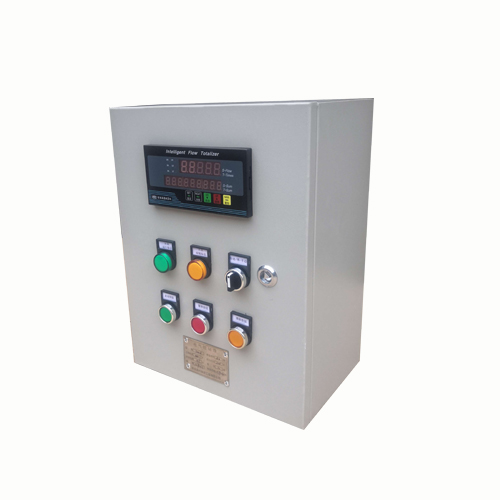

2、ZQ-DLKZ定量控制箱：含智能定量控制儀，內部控制線路。其不僅可以實時顯示當下流量及累計流量，超流量報警及報警解除，給水泵及閥門提供自動啟停信號，還可以根據設定的流量值來直接控制泵、閥的啟停，輸出4-20mA、RS485等信號到其他控制設備上，而且還可添加打印功能。除了具備自動控制功能外，還具備手動控制功能，可根據實際流量需求，選擇手動控制。

3、斷流設備：可以是泵等動力設備，也可以是如電磁閥、電動閥、氣動閥等設備。

三、ZQ-DLKZ型智能定量控制裝置的控制過程：

ZQ-DLKZ定量控制箱中的智能定量?jī)x，在接收了計量傳感器的采集到的信號后，通過智能運算，在其內部完成累計和顯示，同時在控制儀內部設定好所需要的定量控制值，當定量控制器顯示的累計數值達到所設定的定量控制值時，定量控制器輸出開關量信號。該開關量信號通過定量控制箱中控制線路，對安裝在管道上的斷流設備發出指令，從而達到定量控制的效果。

三、ZQ-DLKZ型智能定量控制裝置可實現的功能：

1、可實現單次和批量灌裝控制，具備開方、累積、報警、報警解除等功能;

2、可外接啟動、停止、清零按扭?？赏瑫r(shí)控制閥及泵的開啟;

3、可設置8個常用量，斷電，重新啟動后按之前定量值繼續定量。可查詢定量次數，定量量值，定量時;

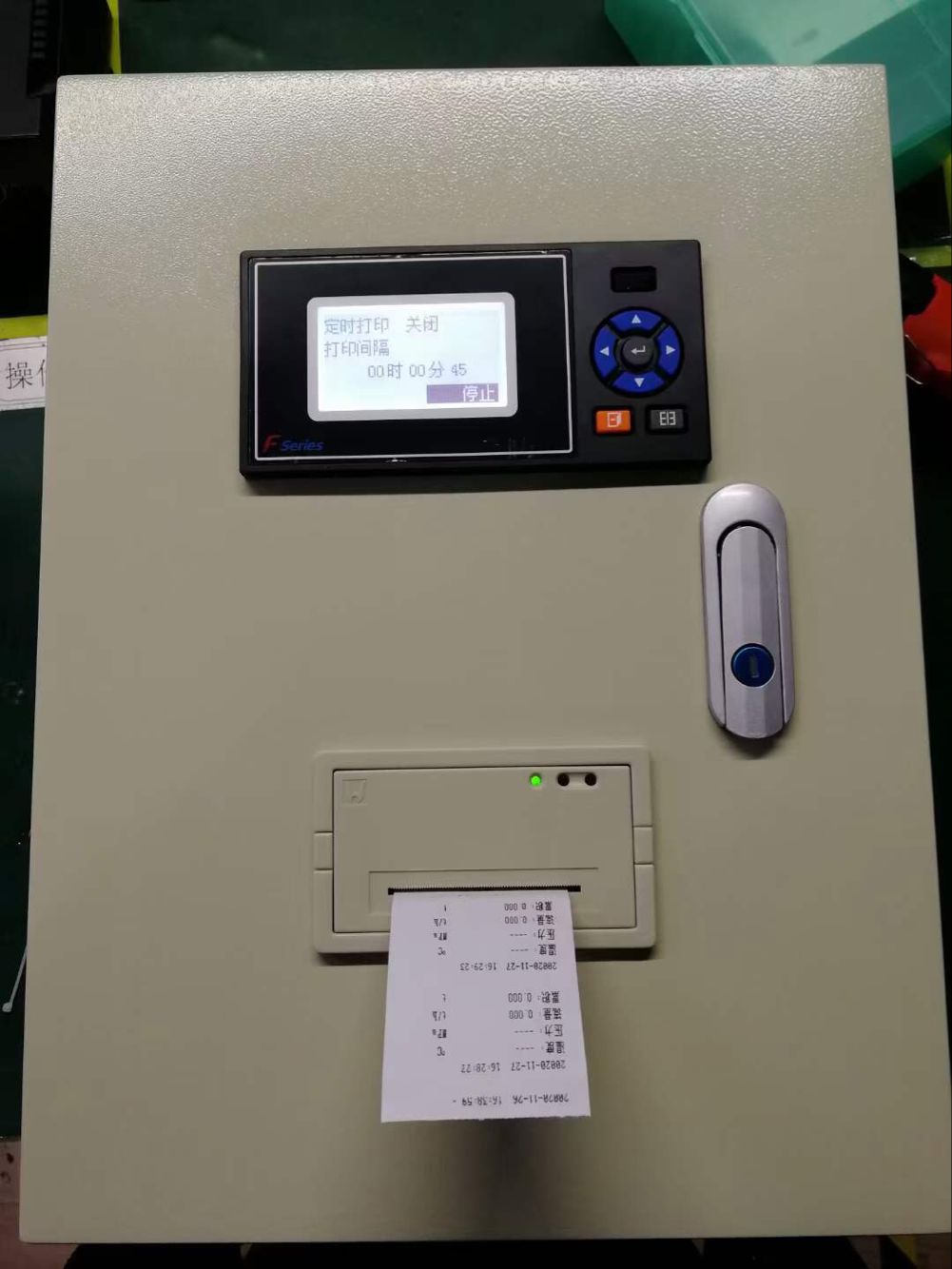

4、安裝微型打印機可以打印定量數據;

5、全中文液晶顯示，操作簡單方便;

6、可安裝大小閥控制定量，精度更精確。

五、ZQ-DLKZ型智能定量控制裝置產品特點：

1、只需要計量傳感器、控制器和斷流設備組成，結構簡單，成本低;

2、控制器內的控制線路及組件是根據客戶所需要的計量傳感器和設備量身定制的，信號線連接簡單，到現場后一般無需調整，流量計和斷流設備等均有控制器內提供電源，只需要給控制器提供AC220V即可;

3、控制器面板設有“啟動”、“停止”和“清零”按紐，并有“狀態指示燈”顯示，因此顯示直觀，操作簡單、方便、易學;

4、定量控制器為全中文液晶顯示，每次定量控制值可以根據需要任意更改，只需在定量控制器內操作完成;
