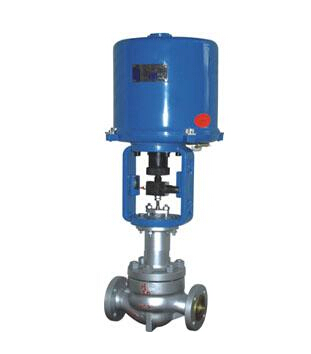

ZQ-ZDLJP電動單座調節閥
產品特點:
電動單座調節閥是一種壓力平衡式的調節閥。接受調節儀表來的直流電流信號,改變被調介質流量,使被控工藝參數保持在給定值。
產品應用:廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
在線咨詢訂購熱線:0517-86899533
■ 概述
ZQ-ZDLJP 精小型電子式電動單座調節閥,由3810L型(或PSL系列)直行程電子式電動執行機構和精小型單座閥組成。內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
■ 閥體
型 式:直通單座鑄造球型閥
公稱通徑:20、32、25、40、50、65、80、100、125、150、200mm
公稱壓力:PN1.6、4.0、6.4MPa
法蘭標準:JB/T79.1-94、79.2-94等
材 料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 閥 蓋:標準型-17~+230℃、散熱型+230~+450℃、低溫型-60~-196℃、波紋管密封-40~+350℃
壓蓋型式:螺栓壓緊式
填 料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
■ 閥內組件
閥芯型式:?jiǎn)巫烷y芯
流量特性:等百分比特性和線性特性
材 料:不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
■ 執行機構
型 式:電子式電動執行機構
電 源:220V或380V
輸入信號:4-20mA或1-5V·DC
輸出信號:4-20mA·DC
■ 閥作用型式
分電關式(B)或電開式(K)閥
