■ 概述

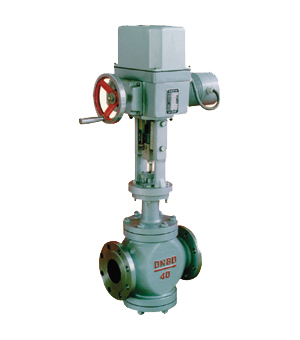

    ZQ-ZAZN電動雙座調節閥，由DDZ型直行程電動執行機構和直通雙座閥兩部分組成。以單項交流220V電源為動力，接受0～10或mA或4～20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是過程自動調節的組成之一。。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。

■ 閥體

型    式：直通雙座鑄造球型閥

公稱通徑：25、32、40、50、65、80、100、125、150、200、250、300mm

公稱壓力：PN1.6、4.0、6.4MPa

法蘭標準：JB/T79.1-94、79.2-94等

材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti）等

上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封-40～+350℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉編織填料、石墨填料

■ 閥內組件

閥芯型式：雙座柱塞型閥芯

流量特性：等百分比特性和線性特性

材    料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

■ 執行機構

型    式：電動執行機構（如DKZ型執行機構）

電    源：220V或380V

輸入信號：4-20mA或0-10V·DC

輸出信號：4-20mA·DC

■ 閥作用型式

分電關式(B)或電開式(K)閥

■ 輔助裝置

DFD型電動操作器、ZPE型伺服放大器
