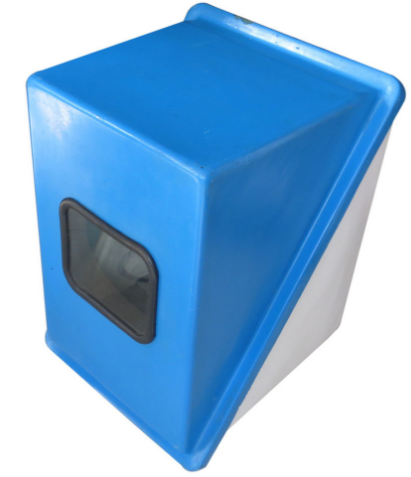

玻璃鋼儀表保護箱由箱體、儀表托架、滑軌、視窗門等部件組成。的系列儀表保護(溫)箱,是吸收國內外同類產品優點改進設計而成??蓮V泛應用于電力、化工、冶金、石油、醫藥、輕工等行業及其他自動化控制系統上,特別適合在強酸、強堿、鹽,氨、氯氣等惡劣環境下使用。
一、產品性能:
技術性能、復合環氧樹脂物理性能見下表抗拉強度(kg/cm2)抗彎強度(kg/cm2)抗壓強度(kg/cm2)抗沖擊強度(kg/cm2)布式硬度(kg/cm2)比重(g/cm2)自然老化年數(年)2985 4700 3000 265 100-1100 2—2.1 20—25
1、額定電壓:~220V 50Hz;
2、電熱熱器功率:保溫箱500~2500W可調,伴熱電纜450~2400路(長度15~80米);
3、溫度可調范圍:5~50℃;
4、溫度波動范圍:±5℃;
5、箱內溫度:≤85%;
6、蒸汽熱度:≤200℃;
7、蒸汽壓力≤1.6Mpa;
8、絕緣強度:環境溫度40±5℃,相對濕度≤85%,能承受交流1000V,50Hz正弦波歷1分鐘的耐壓試驗;
9、絕緣電阻:環境溫度≤40℃,相對濕度≤85%時導電部分與箱體間的絕緣電阻≥20MΩ;
10、適用環境溫度:-50~60℃。
二、結構特點:
1、儀表保護箱箱體由外殼(采用復合環氧樹脂)玻璃鋼或鋼板經特殊工藝制成;
2、箱體分上箱體、下箱體(為斜面式吻合,吻合面上下端部箱體為弧型)。上下箱體用不銹鋼合葉連接,由橡塑條密封,下端安裝不銹鋼吊扣以壓緊。前開門帶觀察窗,有傾斜式防雨頂蓋,門與箱體之間采用防濺結構,能防雨防塵,適與室內外安裝;

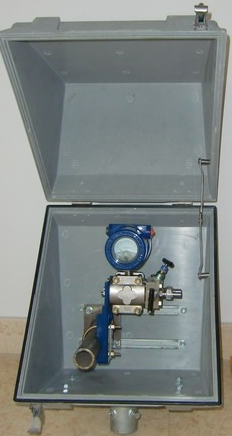

3、上箱體可向上開90°,且箱內裝有開啟支撐,將蝶型螺母擰緊可固定開啟位置,從而方便在箱內安裝和調試儀表;
4、箱內底部裝有可在滑軌上前后、左右移動的儀表托架,方便調控儀表安裝位置,給工程技術人員提供舒適的工作環境;
5、箱后側有拆卸的穿管板,供穿裝各種管線用。箱底用一定數量的塑料密封具電纜接頭。
